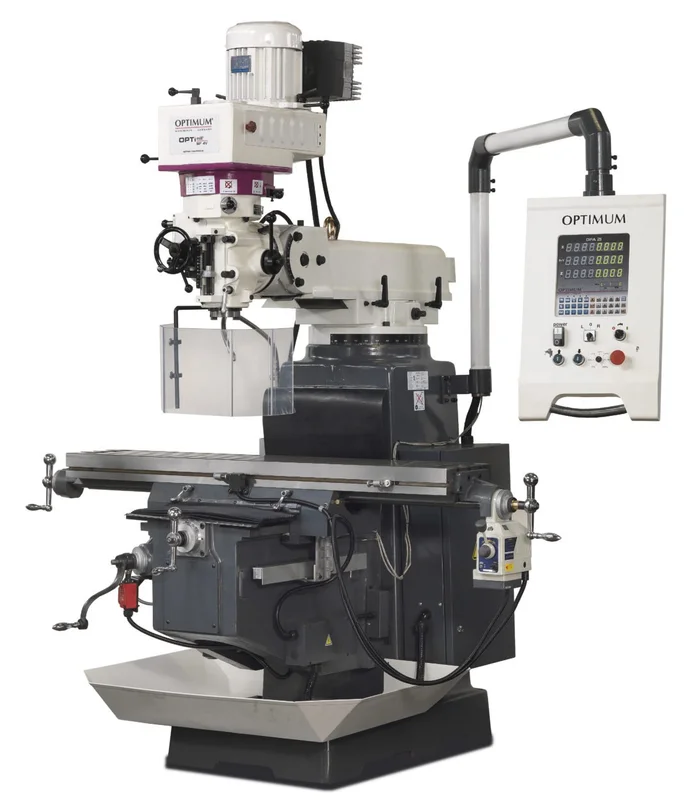

Wiertarko-frezarka wielofunkcyjna MF 4V 3750W 400V
Charakterystyka produktu
- Wielofunkcyjne wiertarko-frezarki firmy Optimum do użytku profesjonalnego.
- Elektronicznie – bezstopniowo regulowany napęd z przemiennikiem częstotliwości.
- Cyfrowy wskaźnik położenia DPA 21 w trzech osiach.
- Ciężka, masywna wersja z wysokiej jakości żeliwa Meehanite.
- Duża dokładność ruchu obrotowego dzięki łożysku stożkowo wałeczkowemu mniejsza niż 0,01 mm mierzona w osi tulei wrzeciona.
- Automatyczny wysuw tulei wrzeciona.
- Przełączanie obrotów wrzeciona prawo/lewo – funkcja gwintowania.
- Napęd zasilany przemiennikiem częstotliwości firmy Lenze.
- W modelu MF 4V stabilne prostokątne prowadnice w osi Y oraz Z.
- Regulowane prowadnice we wszystkich osiach (X,Y,Z) o kształcie jaskółczego ogona.
- Duży odcinek przesuwu stołu w osi Y – 400 mm.
- Mechaniczne przestawianie wysokości stołu, szybki posuw (oś Z).
- Układ płynu chłodzącego.
- Cyfrowy wskaźnik pozycji DPA 21, liniały pomiarowe w trzech osiach.
Dane techniczne
| Dane maszyny | |
| Napięcie elektryczne | 400 V / 3 Ph ~50 Hz |
| Łączna moc zainstalowania | 3,75 kW |
| Moc silnika pompy płynu chłodzącego | 100 W |
| Wydajność wiercenia-frezowania | |
| Średnica wiercenia w stali (S235JR) | Ø 32 mm |
| Średnica wiercenia ciągłego w stali (S235JR) | Ø 28 mm |
| Maks. średnica głowicy frezarskiej | Ø 100 mm |
| Maks. średnica freza trzpieniowego | Ø 20 mm |
| Mocowanie wrzeciona | |
| Wysuw tulei wrzeciona | 127 mm |
| Mocowanie we wrzecionie | ISO 40 DIN 2080 |
| Regulowana odległość wrzeciona od kolumny | 200 – 680 mm |
| Głowica wiertarsko-frezująca | |
| Typ głowicy | Dwu skrętna |
| Zakres prędkości obrotowej wrzeciona | 9 – 6.750 min-1 |
| Stopnie przekładni | 8 stopni, elektronicznie regulowana prędkość obrotowa |
| Zakres nachylenia głowicy wrzeciona | Dwie osie skrętu ± 45° |
| Automatyczny wysuw tulei wrzeciona | 0,04/0,08/0,15 mm/obr |
| Stół krzyżowy | |
| Długość x szerokość stołu | 1 370 x 254 mm |
| Maksymalne obciążenie stołu krzyżowego | 275 kg |
| Szerokość rowka teowego / rozstaw / ilość | 16 mm/63 mm/ 3 |
| Odstęp wrzeciono – stół krzyżowy | 40 – 446 mm |
| Maksymalne przesuwy | |
| Oś X automatycznie | 930 mm |
| Oś Y manualnie | 400 mm |
| Oś Z | automatycznie 406 mm |
| Wymiary | |
| Długość x szerokość x wysokość | 1 500 x 1 450 x 2 200 mm |
| Ciężar całkowity | 1 150 kg |
