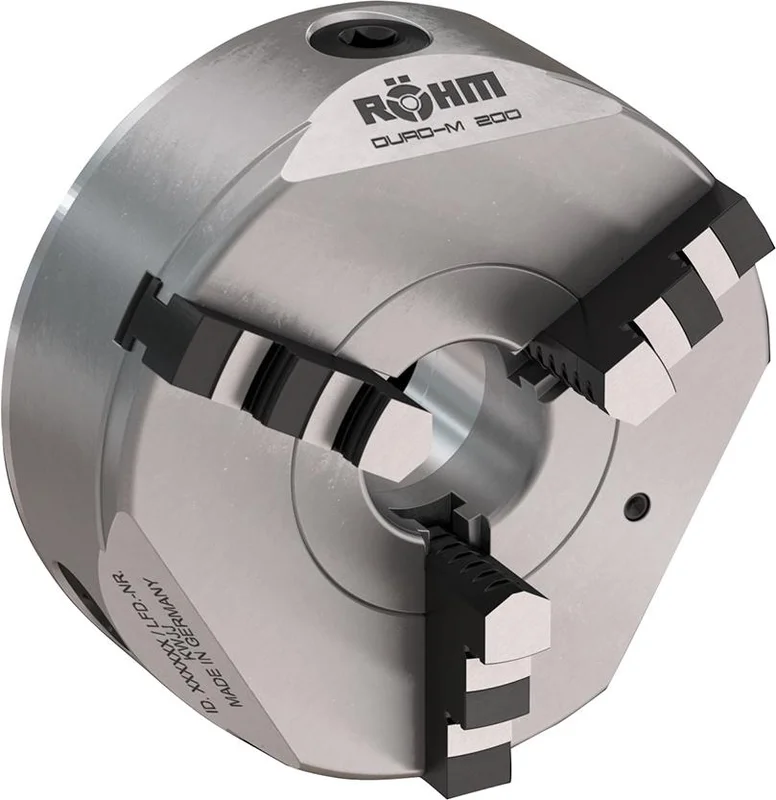

Uchwyt tokarski 3-szczękowy 160/3 K-4 stalowy DURO-M RÖHM DIN 55027

Description

Uchwyt tokarski 3‑szczękowy 160 mm stalowy DURO‑M RÖHM – wysoka precyzja i wytrzymałość

Stalowy uchwyt tokarski DURO‑M firmy RÖHM o średnicy 160 mm z kutym pierścieniem spiralnym, utwardzanym i szlifowanym, zapewnia wysoką koncentryczność oraz wytrzymałość przy niskiej masie korpusu.


✔ Kluczowe cechy produktu:

• Średnica: 160 mm
• Materiał korpusu: stal, odciążona konstrukcja
• Pierścień spiralny: kuty, wyważony, utwardzany i szlifowany
• Szlifowane zęby pierścienia i uzębienia szczęk – wysoka precyzja
• Centryczne zaciskanie – równomierne mocowanie obrabianych elementów
• Wysoka koncentryczność – dokładność mocowania
• Mocowanie od tyłu – do wrzecion z gniazdem centrującym lub z użyciem kołnierza
• Zgodność ze standardem: DIN 55027
• W zestawie: klucz zaciskowy i śruby montażowe
• Komplet szczęk: 3 twarde wewnętrzne stopniowane na zewnątrz i 3 stopniowane do wewnątrz

✔ Specyfikacja techniczna:

• Rozmiar: 6.1/4 cal
• Stożek krótki: 4
• Bicie promieniowe: 0,03mm
• Maksymalna prędkość obrotowa: 4600 min-1


• A – 160 [mm]
• B – 63,5 [mm]
• D – 65 [mm]
• E – 42 [mm]

• 1. Korpus uchwytu
• 2. Soczewki
• 3. Prowadnica szczęk
• 4. Szczęki zaciskowe
• 5. Pierścień spiralny
• 6. Napęd
• 7. Osłona śruby mocującej napęd
• 8. Krawędź sterująca
• 9. Śruby montażowe

✔ Instrukcja użytkowania:

Uchwyt należy zamontować od tyłu do wrzeciona maszyny lub na dopasowany kołnierz, który musi być najpierw osadzony na maszynie. Szczeki regulowane są pierścieniem spiralnym za pomocą dołączonego klucza. Umożliwia to szybkie i centryczne mocowanie detali o różnych średnicach.
