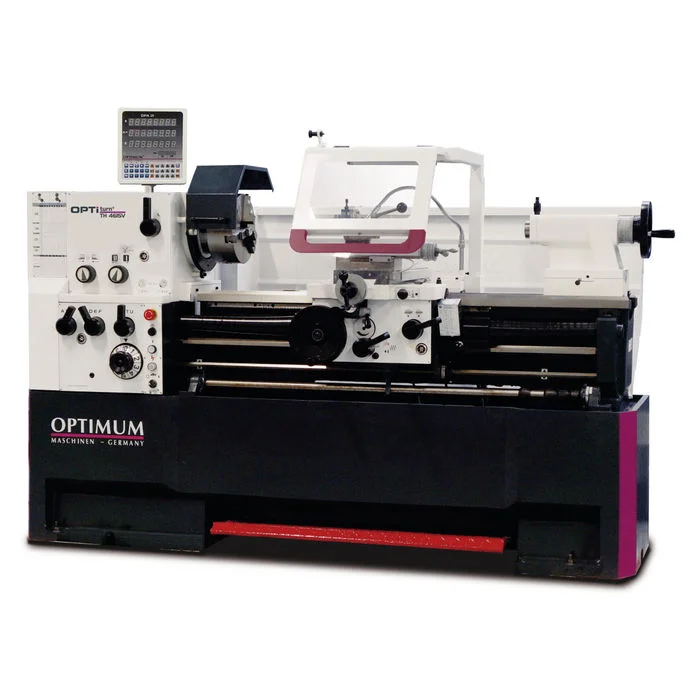

Tokarka do metalu z cyfrowym wskaźnikiem 400V OPTIturn TH 4620D
Charakterystyka produktu
- Precyzyjna tokarka do metalu firmy Optimum ze śrubą pociągową i wałkiem pociągowym , cyfrowym wskaźnikiem położenia DPA 21 oraz szybkozmiennym imakiem stalowym.
- Hartowane i szlifowane prowadnice łoża.
- Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 8.
- Układ płynu chłodzącego z osobnym zbiornikiem, wskaźnikiem poziomu i oddzielaczem oleju; łatwe opróżnianie zgodnie z normami DIN.
- Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm.
- Możliwość przełączania biegu prawo-lewo w saniach wzdłużnych.
- Mechaniczne wyłączanie posuwu wzdłużnego czteroma regulowanymi zderzakami mimośrodowymi.
- Osłona śruby pociągowej.
- Układ wyłączania awaryjnego uruchamiany pedałem nożnym.
- Układ elektryczny z aparatami marki Siemens.
- Pokrętła z funkcją automatycznego wyłączania.
- Ustawiana skala zegara do gwintów.
- Smarowanie centralne w saniach wzdłużnych.
- Głowica imaka stalowego szybkozmiennego SWH 5-B.
- 1 imak stalowy 25 x 120mm, typ D do noża czworokątnego.
- Cyfrowy wskaźnik położenia DPA 21:
- Wskaźnik prędkości obrotowej,
- Wyraźna redukcja czasów produkcji,
- Większa dokładność pracy,
- Zmniejsza się współczynnik błędów,
- Liniały pomiarowe.
Dane techniczne
| Napięcie elektryczne | 400 V / 3 Ph ~50 Hz |
| Całkowita moc zainstalowania | 5,8 kW |
| Wrzeciono | |
| Moc silnika napędowego | 5,5 KW |
| Stożek wrzeciona | MK 6 |
| Końcówka wrzeciona (mocowanie uchwytu) | Camlock DIN ISO 702-2 nr 6 |
| Przelot wrzeciona | Ø 58 mm |
| Zakresy robocze | |
| Wysokość kłów | 230 mm |
| Rozstaw w kłach | 2060 mm |
| Maks. średnica toczenia nad łożem | 460 mm |
| Maks. średnica toczenia nad saniami poprzecznymi | 270 mm |
| Maks. średnica toczenia po wyjęciu mostka | 690 mm |
| Długość toczenia w wybraniu mostka | 240 mm |
| Szerokość łoża | 300 mm |
| Zakres prędkości obrotowej | |
| Prędkość obrotowa wrzeciona | 25 – 2.000 min-1 |
| Liczba stopni | 12 stopni |
| Maksymalne przesuwy | |
| Przesuw sań górnych | 125 mm |
| Przesuw suportu poprzecznego | 285 mm |
| Zakresy posuwów oraz gwintów | |
| Posuwy wzdłużne | 0,031 – 1,7 mm/obr (42 posuwy) |
| Posuwy poprzeczne | 0,014 – 0,784 mm/obr (42 posuwy) |
| Gwinty metryczne | 0,1 – 14 mm/obr (41 skoków) |
| Gwinty calowe | 112 – 2 Gg/cal (41 skoków) |
| Koła podziałowe | 4 – 112 (50 gwintów) |
| Gwinty modułowe | 0,1 – 7mm π (34 gwinty) |
| Konik | |
| Mocowanie w tulei konika | MK 4 |
| Średnica/wysuw tulei konika | Ø 60 mm / 130 mm |
| Wymiary | |
| Długość | 3 265 mm |
| Szerokość x wysokość | 1 065 x 1 550 mm |
| Ciężar netto | 2.400 kg |
Standardowe wyposażenie
- Podtrzymka stała, maks. średnica detalu 160 mm
- Podtrzymka ruchoma, maks. średnica detalu 100 mm
- Lampa maszynowa diodowa
- Tuleja redukcyjna MK4/MK6
- Kieł centrujący stały MK4
- Głowica imaka stalowego, szybkozmiennego SWH5-B
- Imak stalowy 25 x 120 mm, typ D do noży czworokątnych
- Zegar do gwintowania
- Zestaw zmianowych kół zębatych
- Narzędzie sterownicze
