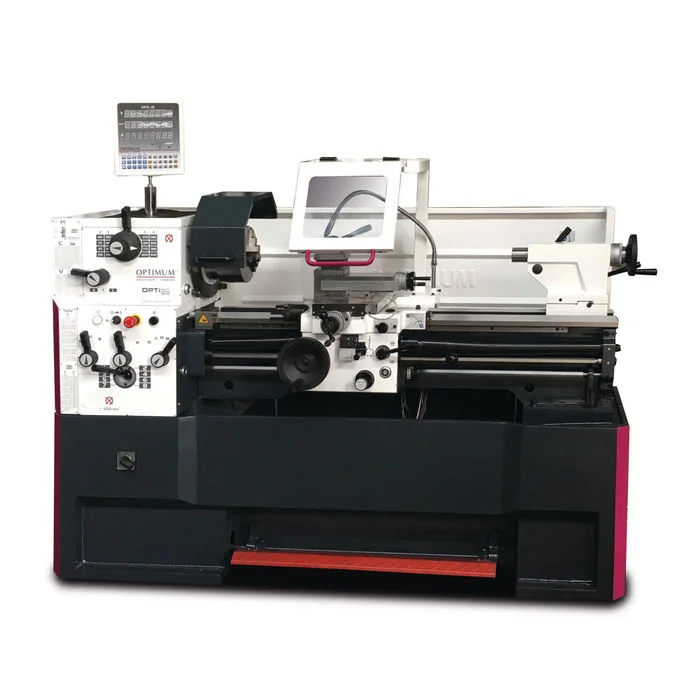

Tokarka do metalu z cyfrowym wskaźnikiem 400V OPTIturn TH 4215D
Charakterystyka produktu
- Precyzyjna tokarka do metalu firmy Optimum ze śrubami i wałkami pociągowymi.
- Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża.
- Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 6.
- Układ płynu chłodzącego.
- Osobny zbiornik na płyn chłodzący, wskaźnik poziomu i oddzielacz oleju; łatwe opróżnianie oraz czyszczenie zgodnie z normami DIN.
- Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm.
- Wrzeciono główne zanurzone w oleju, hartowane i szlifowane, z 2 regulowanymi precyzyjnymi łożyskami wałeczkowo-stożkowymi.
- Gwinty metryczne w zakresie od 0,2 do 14 mm/obr oraz gwinty calowe w zakresie 72 – 2 zwoje na cal uzyskiwane bez konieczności wymiany kół zmianowych, nastawiane dźwignią na panelu obsługi.
- Możliwość przełączania biegu prawo-lewo w saniach wzdłużnych.
- Smarowanie centralne w saniach wzdłużnych.
- Podstawa i łoże maszyny odlewane w jednym kawałku z żeliwa Meehanite.
- Osłona śruby pociągowej.
- Układ wyłączania awaryjnego uruchamiany pedałem nożnym.
- Pokrętła z funkcją automatycznego wyłączania.
- Cyfrowy wskaźnik położenia DPA21:
- Prosta w obsłudze klawiatura foliowa, zabezpieczona przed wodą, zamknięta i nieoślepiająca
- Większa dokładność pracy
- Zmniejsza się współczynnik błędów
- Wyświetlanie położenia w 3 osiach
- Każda oś posiada wskazanie na osobnym wierszu wyświetlacza (8-cyfrowe)
- Dołączony czujnik do pomiaru prędkości obrotowej wrzeciona
Dane techniczne
| Dane maszyny | |
| Napięcie elektryczne | 400 V / 3 Ph ~50 Hz |
| Całkowita moc zainstalowania | 4,6 kW |
| Wrzeciono | |
| Moc silnika napędowego | 4,5 kW |
| Stożek wrzeciona | MK 6 |
| Końcówka wrzeciona (mocowanie uchwytu) | Camlock DIN ISO 702-2 nr 6 |
| Przelot wrzeciona | Ø 52 mm |
| Wysokość mocowania narzędzi w cztero- gniazdowym imaku nożowym |
maks. 20 x 20 mm |
| Układ płynu chłodzącego | |
| Moc pompy płynu chłodzącego | 100 W |
| Zakresy robocze | |
| Wysokość kłów | 210 mm |
| Rozstaw w kłach | 1 500 mm |
| Maks. średnica toczenia nad łożem | 420 mm |
| Maks. średnica toczenia nad saniami poprzecznymi | 250 mm |
| Maks. średnica toczenia po wyjęciu mostka | 590 mm |
| Długość toczenia w wybraniu mostka | 260 mm |
| Szerokość łoża | 250 mm |
| Zakres prędkości obrotowej | |
| Prędkość obrotowa wrzeciona | 45 – 1.800 min-1 |
| Liczba stopni | 16 stopni |
| Maksymalne przesuwy | |
| Przesuw sań górnych | 140 mm |
| Przesuw suportu poprzecznego | 230 mm |
| Zakresy posuwów oraz gwintów | |
| Posuwy wzdłużne | 0,05 – 1,7 mm/obr (17 posuwy) |
| Posuwy poprzeczne | 0,025 – 0,85 mm/obr (17 posuwy) |
| Gwinty metryczne | 0,2 – 14 mm/obr (39 skoków) |
| Gwinty calowe | 72 – 2 Gg/cal (45 skoków) |
| Koła podziałowe | 8 – 44 (21 zwojów) |
| Gwinty modułowe | 0,3 – 3,5 mm π (18 gwint) |
| Konik | |
| Mocowanie w tulei konika | MK 4 |
| Średnica/wysuw tulei konika | Ø 50 mm / 120 mm |
| Wymiary | |
| Długość | 2 525 mm |
| Szerokość x wysokość | 915 x 1.615 mm |
| Ciężar netto | 1 340 kg |
Standardowe wyposażenie
- Podtrzymka stała, zakres Ø 15 – 105 mm
- Podtrzymka ruchoma, zakres Ø 10 – 65 mm
- Tarcza tokarska – czołowa (bez szczęk) Ø 350 mm
- Lampa maszynowa diodowa
- Tuleja redukcyjna MK4/MK6
- Kieł centrujący stały MK4
- Zestaw zmianowych kół zębatych
- Narzędzie sterownicze
- Czterogniazdowy imak nożowy – stalowy
