Przekładnik: prądowy CROMPTON / TE CONNECTIVITY XL7A-100/1A

Description

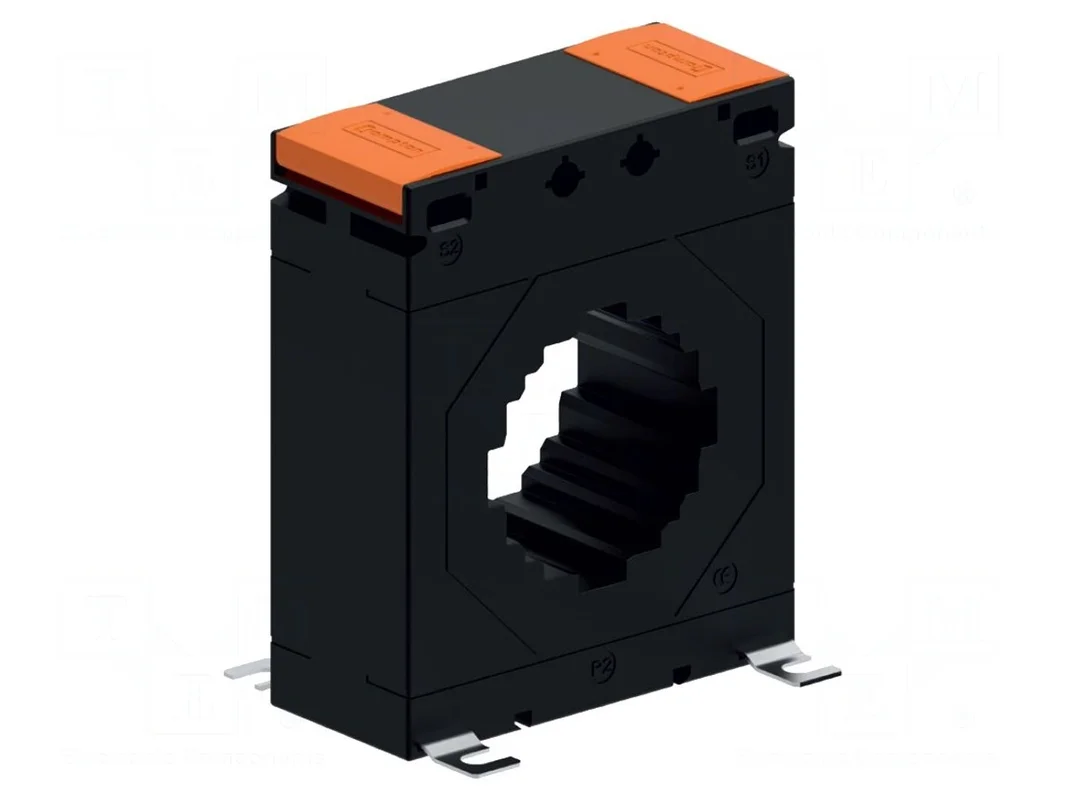

Przekładnik prądowy CROMPTON / TE CONNECTIVITY XL7A-100/1A

Przekładnik prądowy 100/1A, klasa dokładności 1/3

Przekładnik prądowy XL7A-100/1A przeznaczony jest do transformacji prądu pierwotnego o wartości 100A na prąd wtórny 1A. Urządzenie charakteryzuje się klasą dokładności 1 przy obciążeniu znamionowym do 1,5VA oraz klasą 3 przy obciążeniu do 2,5VA. Częstotliwość pracy przekładnika mieści się w zakresie od 50Hz do 60Hz.

Konstrukcja umożliwia montaż na szynie DIN przy użyciu opcjonalnych elementów lub mocowanie przykręcane. Średnica wewnętrzna urządzenia wynosi 54mm, a dostępne wymiary szyny prądowej obsługują profile o rozmiarach 41mm x 41mm, 51mm x 31mm oraz 61mm x 12,5mm. Całkowite wymiary przekładnika wynoszą 104 x 45 x 126mm, przy dopuszczalnej temperaturze pracy w zakresie od -20°C do 45°C.

Model spełnia wymagania norm technicznych BS 3839, EN 60044-1 oraz EN 61869-1. Opcjonalnie dostępny jest zestaw montażowy oraz wspornik szyny DIN.
