Przekładnik: prądowy CROMPTON / TE CONNECTIVITY XL5B-120/1A

Description

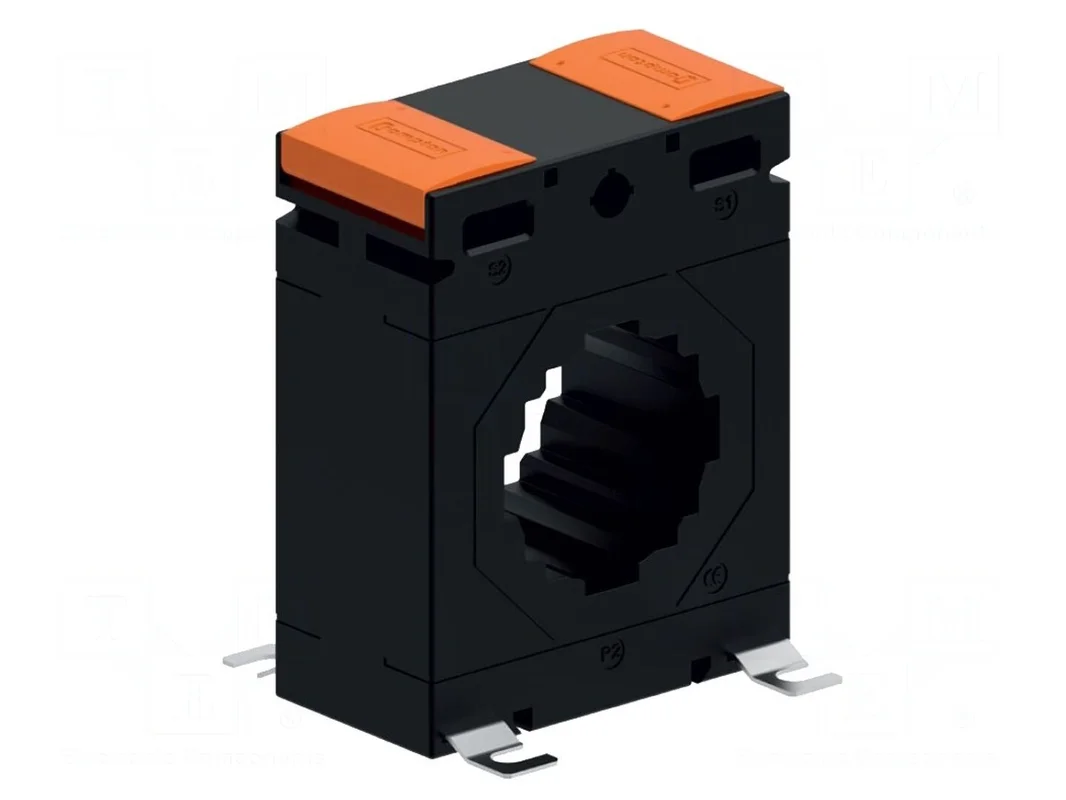

Przekładnik prądowy CROMPTON / TE CONNECTIVITY XL5B-120/1A

Przekładnik prądowy 120/1A, klasa dokładności 0,5 / 1 / 3

Przekładnik prądowy XL5B-120/1A przeznaczony jest do redukcji prądu pierwotnego 120A do wartości wyjściowej 1A. Urządzenie pracuje w zakresie częstotliwości od 50 do 60 Hz przy temperaturze otoczenia mieszczącej się w przedziale -20 do 45°C. Klasa dokładności przekładnika jest zależna od obciążenia znamionowego i wynosi 0,5 przy obciążeniu do 1,5VA, 1 przy 2,5VA oraz 3 przy obciążeniu 3,75VA.

Konstrukcja elementu o średnicy wewnętrznej 46 mm pozwala na montaż na szynie prądowej o wymiarach 41×31 mm lub 51×12,5 mm. Urządzenie posiada wymiary zewnętrzne 86x45x110 mm. Sposób montażu przewiduje mocowanie śrubowe, z możliwością zastosowania szyny DIN jako opcji. Produkt jest zgodny z normami BS 3839, EN 60044-1 oraz EN 61869-1.
