Projektor pomiarowy PV-5110 200×100mm 304-919-12 Mitutoyo

Description

Projektor pomiarowy PV-5110 200×100 mm 304-919-12 Mitutoyo

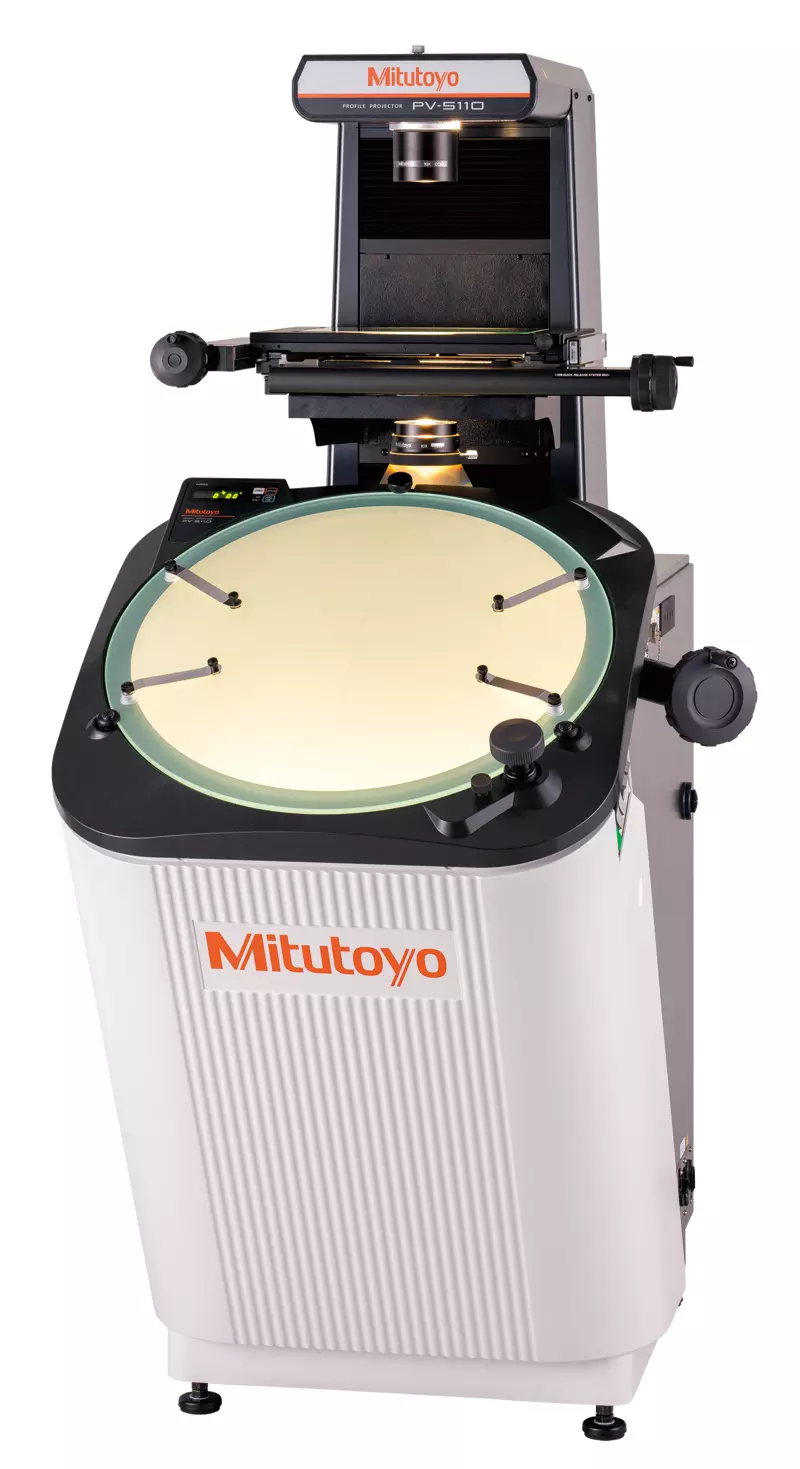

Wolnostojący projektor pomiarowy PV-5110 o mocnej konstrukcji, z dużym ekranem o średnicy efektywnej 508 mm i podziałką kątomierza. Obrót ekranu ±360° z precyzyjną regulacją i zaciskiem, cyfrowy odczyt kąta z rozdzielczością 1′ / 0,01°. Stół przesuwny XY 200×100 mm, oświetlenie konturowe i powierzchniowe z regulowaną kondensorą.

Najważniejsze cechy

• Duży ekran szlifowany ze szkła, średnica efektywna 508 mm
• Obrót ekranu ±360° z precyzyjną regulacją i zaciskiem
• Cyfrowy licznik kąta (LED), rozdzielczość 1′ / 0,01°, zakres ±370° (ABS/INC, zerowanie)
• Oświetlenie konturowe: żarówka halogenowa 24 V / 150 W, system telecentryczny zoom, dwustopniowa regulacja jasności
• Oświetlenie padające: żarówka halogenowa 24 V / 150 W, oświetlenie pionowe, regulowana soczewka kondensora, dodatkowo oświetlenie ukośne dla obiektywów 5×, 10× i 20×
• Linie odniesienia w formie krzyża
• Metoda pomiarowa: enkoder liniowy, rozdzielczość 0,001 mm

Dane techniczne

• Model: PV-5110
• Zakres pomiarowy XY: 200×100 mm
• Obraz obserwowany: odwrócony
• Ekran: średnica efektywna 508 mm, szkło precyzyjnie szlifowane
• Obiektyw standardowy: 10× (172-402); opcjonalnie 5×, 20×, 50×, 100×
• Dokładność powiększenia (oświetlenie konturowe): ±0,1% lub lepsza
• Dokładność powiększenia (oświetlenie powierzchniowe): ±0,15% lub lepsza
• Rozdzielczość liniowa: 0,001 mm
• Wymiary powierzchni górnej stołu XY: 380×250 mm
• Obszar efektywny stołu XY: 266×170 mm
• Zasilanie: 220–240 V AC, 50/60 Hz
• Masa: 210 kg
