Projektor pomiarowy PH-3515F 254×152mm 172-868-12 Mitutoyo

Description

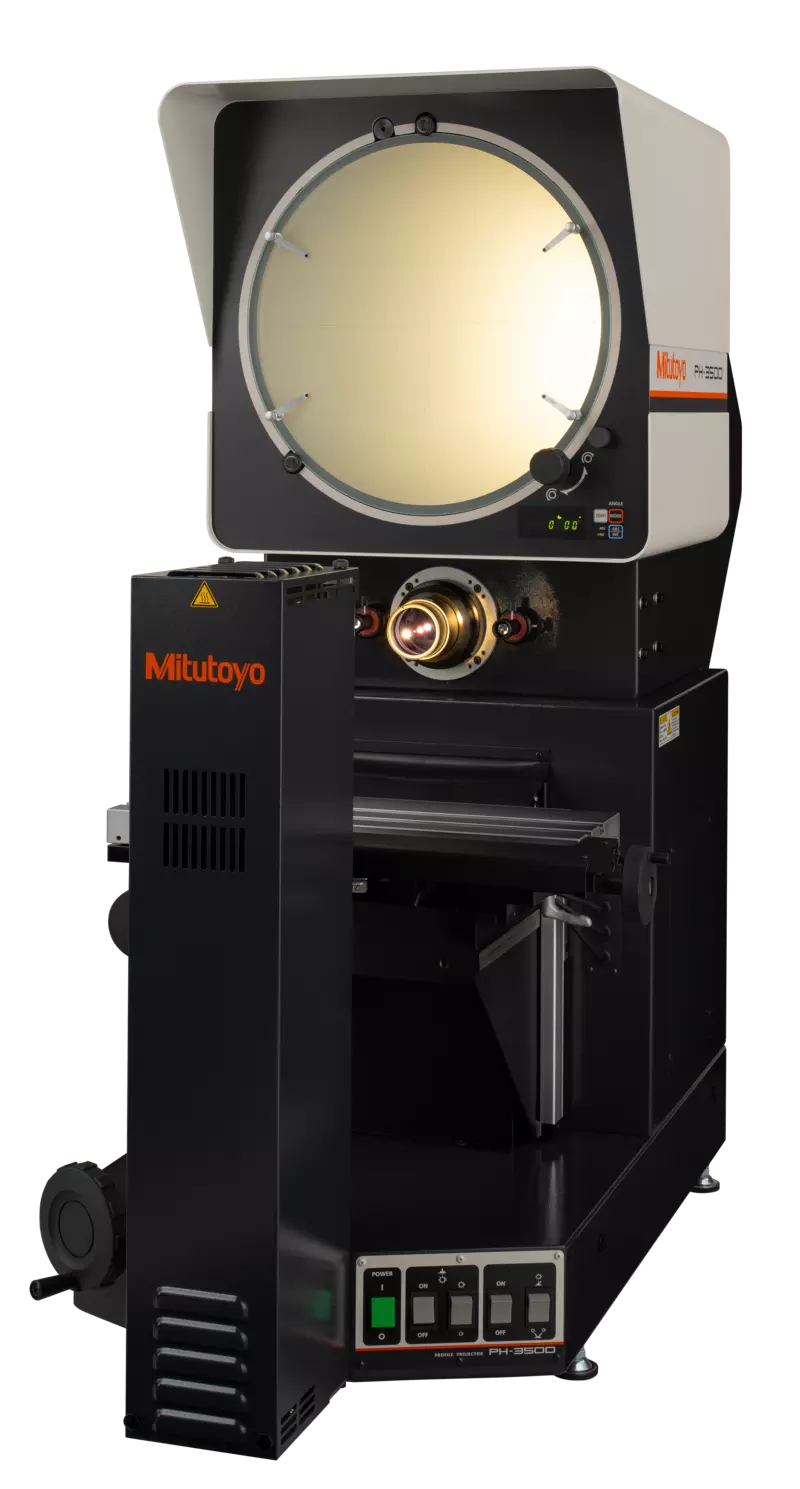

Projektor pomiarowy PH-3515F 254×152 mm 172-868-12 Mitutoyo

Projektor pomiarowy PH-3515F z dużym stołem przesuwnym 254×152 mm i wysokim dopuszczalnym obciążeniem 45 kg. Oświetlenie poziomym snopem światła ułatwia pomiary dużych i ciężkich przedmiotów takich jak listwy zębate czy stemple. Wymienne obiektywy i precyzyjny ekran umożliwiają szeroki zakres zastosowań w kontroli jakości.

Najważniejsze cechy

• Duży zakres przesuwu stołu XY: 254×152 mm
• Wysokie obciążenie stołu: do 45 kg
• Precyzyjny ekran szlifowany ze szkła, średnica efektywna 353 mm
• Cyfrowy licznik kąta z rozdzielczością 1′ / 0,01°, zakres ±370° (przełączane ABS/INC, zerowanie)
• Funkcja odchylania stołu ±10°
• Mechanizm szybkiego zwalniania blokady osi X

Dane techniczne

• Model: PH-3515F
• Zakres pomiarowy XY: 254×152 mm
• Obraz obserwowany: odwrócony
• Ekran: średnica efektywna 353 mm, szkło precyzyjnie szlifowane, obrót ±360°, linie odniesienia w formie krzyża
• Obiektyw standardowy: 10× (172-184); opcjonalnie 5×, 20×, 50×, 100×
• Dokładność powiększenia (oświetlenie konturowe): ±0,1% lub lepsza
• Dokładność powiększenia (oświetlenie powierzchniowe): ±0,15% lub lepsza
• Oświetlenie konturowe: żarówka halogenowa 24 V / 150 W, system telecentryczny, dwustopniowa regulacja jasności, filtr ciepła, wentylator
• Oświetlenie padające: żarówka halogenowa 24 V / 150 W, system oświetlenia pionowego, regulowana soczewka kondensora, dwustopniowa regulacja jasności, filtr ciepła, wentylator
• Metoda pomiarowa: enkoder liniowy
• Rozdzielczość liniowa: 0,001 mm
• Wymiary powierzchni górnej stołu XY: 450×146 mm
• Funkcja odchylania stołu: ±10°
• Maksymalne obciążenie stołu: 45 kg
• Mechanizm szybkiego zwalniania: oś X
• Zasilanie: 220–240 V AC, 50/60 Hz
• Masa: 150 kg
