Description

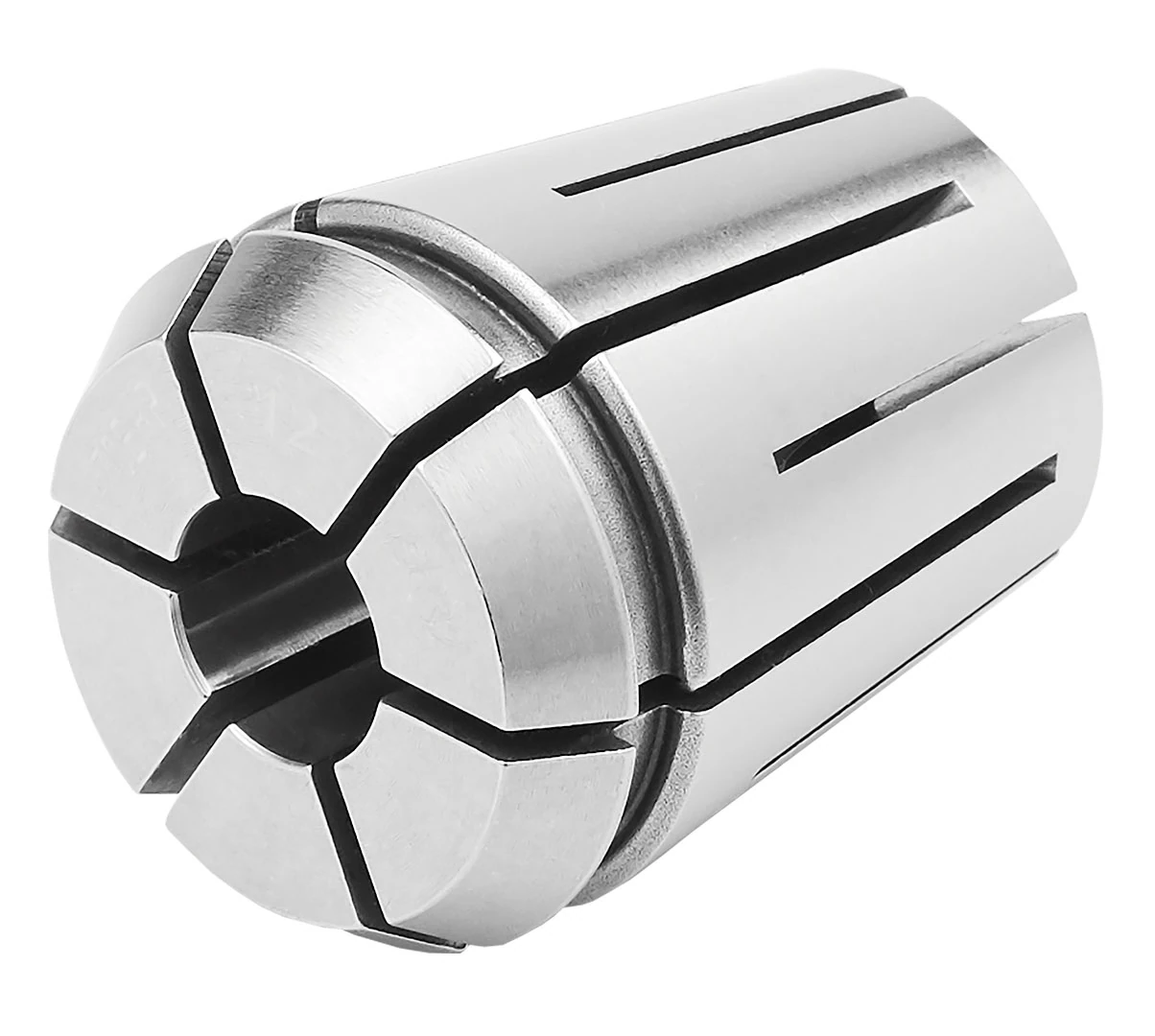

KEMMLER 470EHP-10 | Precyzyjna tuleja zaciskowa do chłodzenia wysokociśnieniowego do 120 bar < 3µm ER32 d=10 DIN 6499 B
Charakterystyka produktu
- Wysokiej jakości precyzyjna tuleja zaciskowa 6499 B (ISO 15488 B) niemieckiego producenta Kemmler.
- Do mocowania narzędzi z chwytem prostym z przelotowym chłodziwem w oprawkach ISO 15488 (np. DIN 6499).
- Koncentryczność i powtarzalność systemu 3 µm (3×D, maksymalnie = 50 mm), w połączeniu z precyzyjnym uchwytem zaciskowym KEMMLER ER.
- Zakres mocowania h6 (tylko rozmiar nominalny).
- Uszczelnienie metalowe do chłodzenia wewnętrznego (może być stosowane do 100 bar).
- Aby uzyskać optymalne uszczelnienie, mocowane narzędzie musi być zaciśnięte na całej długości otworu szlifowanego tulei zaciskowej.
- Wykonana ze stali stopowej.
- Wszystkie powierzchnie funkcjonalne precyzyjnie obrobione.
- Odpowiednia do:
- Precyzyjny uchwyt zaciskowy KEMMLER ER lub uchwyt standardowy ISO 15488 (dawniej DIN 6499).
| Uszczelnienie: | tak |
| DB [D] | 33 |
| DECONWS [d]: | 10 |
| Dokładność: | 3 µm |
| Kanały chłodzące: | nie |
| Rozmiar: | ER 32 |
| [OAL] L: | 40 |
| Norma: | ISO 15488-B (DIN 6499 B) |
| Współśrodkowość: | <= 0,003 |
| Zakres: | 2-20 |
| Typ: | ER |
