Oscyloskop: cyfrowy UNI-T MSO2204X

Description

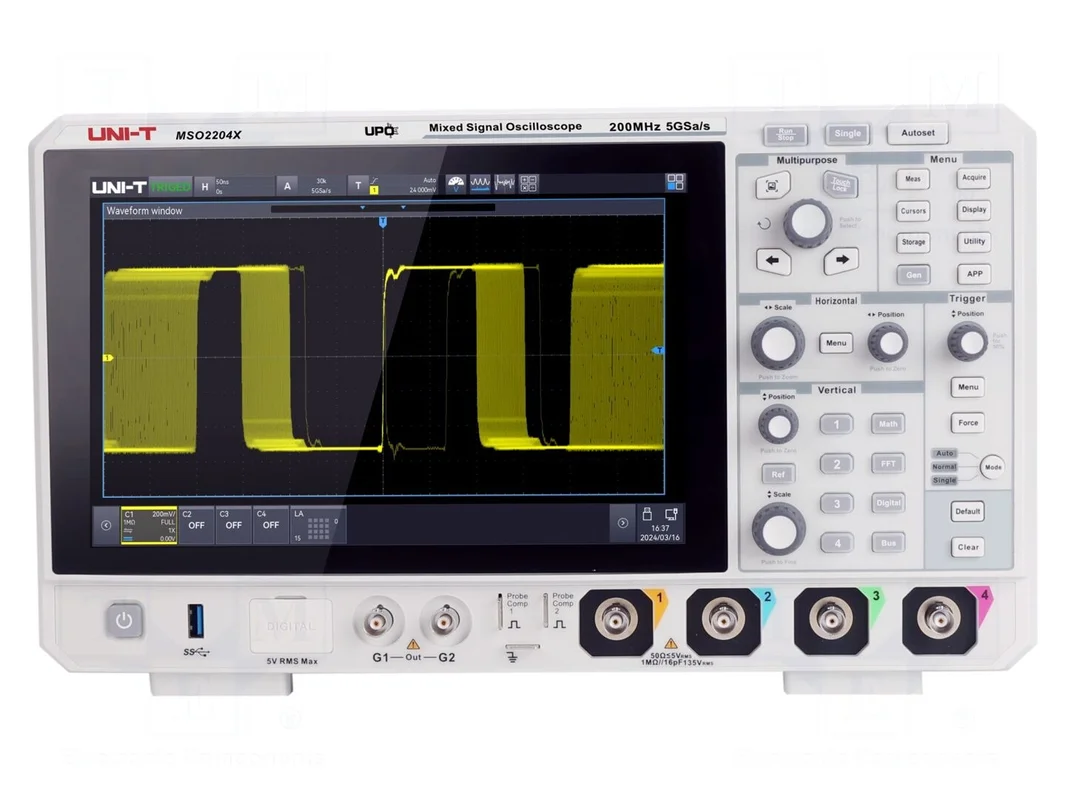

Oscyloskop cyfrowy UNI-T MSO2204X

Oscyloskop 4-kanałowy, pasmo 200MHz, próbkowanie 5Gsps

Cyfrowy oscyloskop UNI-T MSO2204X oferuje cztery kanały pomiarowe z pasmem 200MHz oraz maksymalnym próbkowaniem na poziomie 5Gsps. Urządzenie charakteryzuje się rozdzielczością pionową 8-bit, impedancją wejściową 1MΩ/16pF oraz czasem narastania wynoszącym ≤1,8ns. Czułość wejściowa oscyloskopu mieści się w zakresie od 500µV/dz do 10V/dz, przy podstawie czasu ustawianej w przedziale od 2ns/dz do 1ks/dz.

Obsługa przyrządu odbywa się za pośrednictwem dotykowego ekranu LCD TFT o przekątnej 10,1″ i rozdzielczości 1280×800 pikseli. Urządzenie wspiera zaawansowane wyzwalanie, w tym zbocze narastające i opadające, szerokość impulsu, sygnał video, runt, wzór oraz wyzwalanie z opóźnieniem. Dostępne funkcje matematyczne obejmują dodawanie, odejmowanie, mnożenie, dzielenie oraz analizę FFT, a także automatyczny pomiar wielu parametrów i funkcję podziału ekranu.

Interfejs urządzenia obejmuje porty AUX, HDMI, LAN, USB device, USB Host oraz VGA. Oscyloskop o wymiarach 378x218x120mm zasilany jest napięciem z zakresu 100–240V AC. W zestawie: kabel BNC, kabel USB, kabel zasilający, sonda pomiarowa x4, opcja rozszerzająca MSO2000X-AWG, opcja rozszerzająca MSO2000X-BND oraz opcja rozszerzająca MSO2000X-PWR.
