Oscyloskop: cyfrowy ROHDE & SCHWARZ RTB24-70

Description

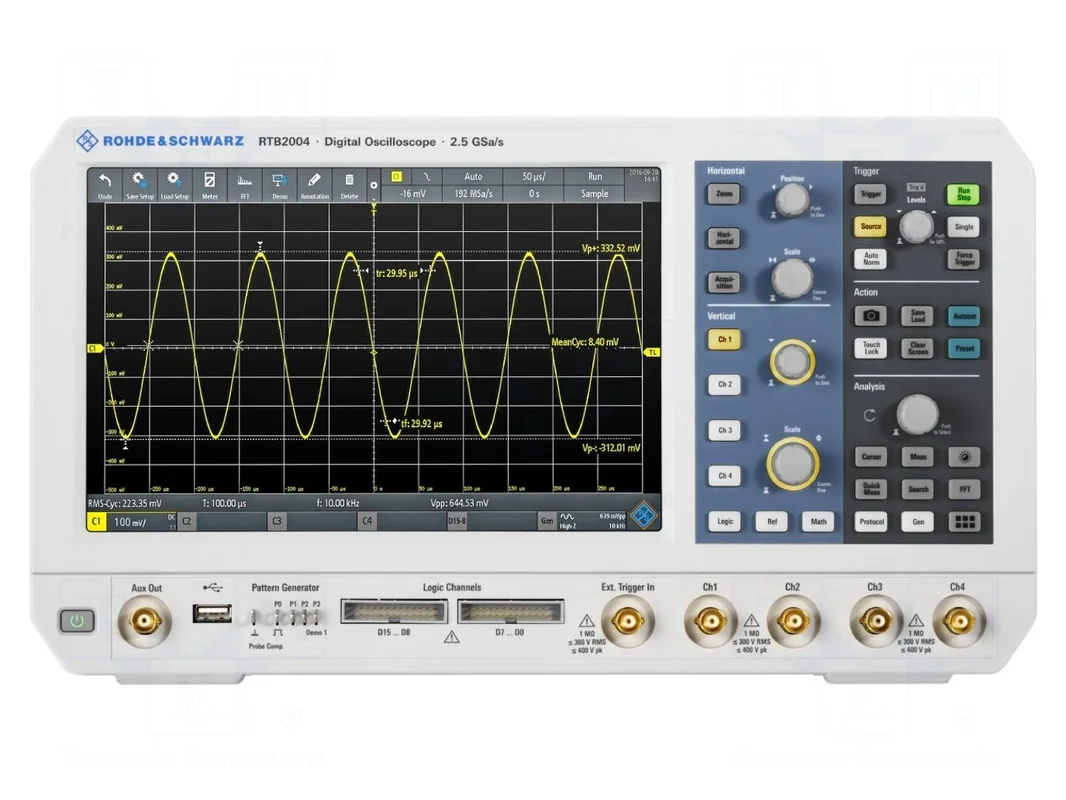

Oscyloskop cyfrowy ROHDE & SCHWARZ RTB24-70

Oscyloskop 70MHz, 4 kanały, próbkowanie 1,25Gsps, rozdzielczość 10bit

Cyfrowy oscyloskop RTB24-70 oferuje pasmo przenoszenia 70MHz oraz cztery kanały pomiarowe. Urządzenie zapewnia próbkowanie na poziomie 1,25Gsps, które w trybie interleaved osiąga wartość 2,5Gsps. Instrument charakteryzuje się rozdzielczością pionową 10bit oraz długością rekordu pamięci wynoszącą 20Mpts, co pozwala na precyzyjną analizę przebiegów elektrycznych.

Urządzenie wyposażono w kolorowy wyświetlacz LCD TFT o przekątnej 10,1″ i rozdzielczości 1280×800 pikseli, który wspiera obsługę za pomocą gestów dotykowych. Użytkownik ma do dyspozycji szeroki zakres czułości wejściowej od 1mV/dz do 5V/dz oraz podstawę czasu w przedziale 1ns do 500s/dz. Impedancja wejściowa wynosi 1MΩ/9pF przy maksymalnym napięciu wejściowym 300V.

Oscyloskop wspiera zaawansowane tryby wyzwalania, w tym wyzwalanie zboczem, szerokością impulsu, sygnałem video oraz magistralą. Wbudowane funkcje obejmują test maski, analizę FFT oraz funkcję wykrywania pola elektrycznego (EF) i zintegrowany woltomierz. Komunikację z zewnętrznymi systemami zapewniają interfejsy Ethernet oraz USB, a zasilanie realizowane jest w zakresie napięć 100-240V AC.

Kompaktowa obudowa o wymiarach 390x220x152mm mieści wszystkie niezbędne podzespoły pomiarowe. W zestawie: kabel zasilający, sonda oscyloskopowa (1 na kanał). Opcjonalnie dostępny: generator funkcyjny.
