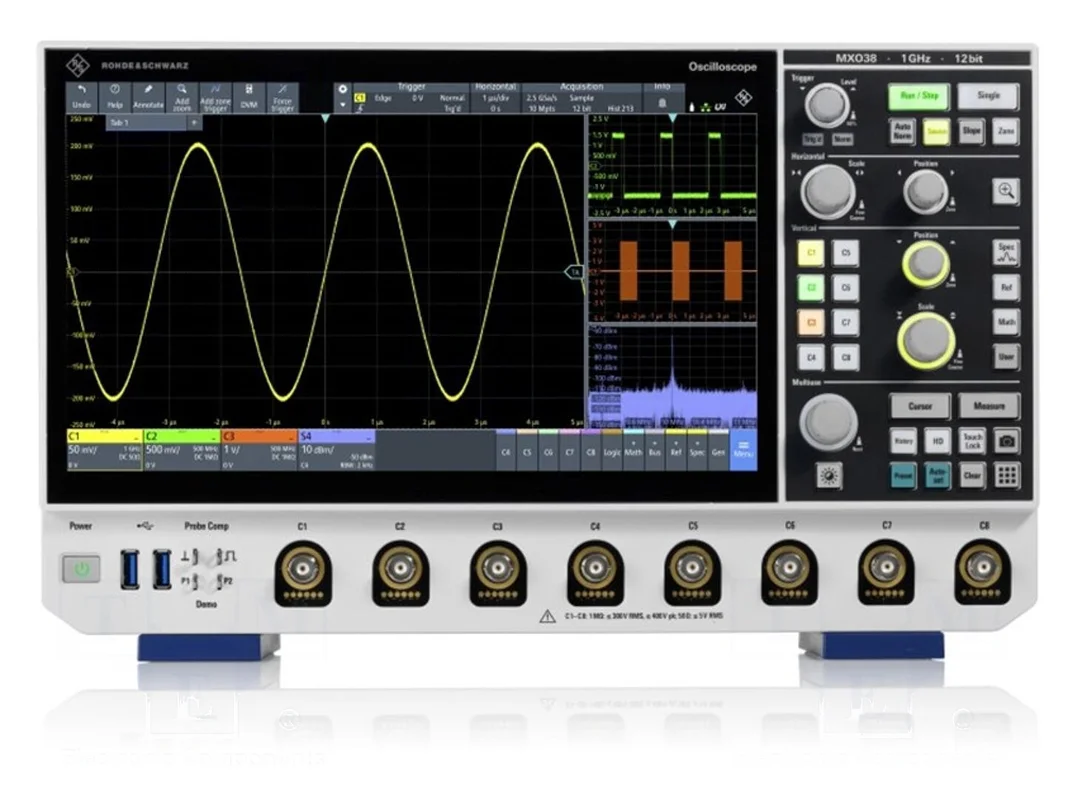

Oscyloskop ROHDE & SCHWARZ MXO38-500
Oscyloskop cyfrowy 8 kanałów, pasmo 500MHz, próbkowanie do 5Gsps
Cyfrowy oscyloskop ROHDE & SCHWARZ MXO38-500 oferuje 8 kanałów pomiarowych przy paśmie przenoszenia 500MHz. Urządzenie zapewnia próbkowanie na poziomie 2,5Gsps, które w trybie interleaved wzrasta do 5Gsps, przy długości rekordu pamięci wynoszącej 125Mpts. Rozdzielczość pionowa 12-bitowa oraz czas narastania poniżej 0,7ns umożliwiają precyzyjną analizę sygnałów. Impedancja wejściowa wynosi 1MΩ/12pF, a maksymalne napięcie wejściowe to 300V.
Konfiguracja obejmuje kolorowy wyświetlacz LCD TFT o przekątnej 11,6″ i rozdzielczości 1920×1080 z panelem dotykowym. Urządzenie wspiera szeroki wachlarz trybów wyzwalania, w tym m.in. zboczem, szerokością impulsu, sygnałem typu runt, timeout, zakresem, zoną oraz kombinacją stanów logicznych. Sprzężenie wejścia obsługuje tryby AC oraz DC, a czułość wejściowa waha się od 1mV/dz do 10V/dz w zależności od ustawień impedancji.
Interfejs urządzenia obejmuje porty USB A, USB B, HDMI oraz LAN, co ułatwia integrację w systemach pomiarowych. Urządzenie zasilane jest napięciem w zakresie 100-240V AC, a jego wymiary wynoszą 375x233x163mm. W zestawie: oscyloskop.
Tagi:Oscyloskop: cyfrowy ROHDE & SCHWARZ MXO38-500
