Oscyloskop: cyfrowy ROHDE & SCHWARZ MXO34

Description

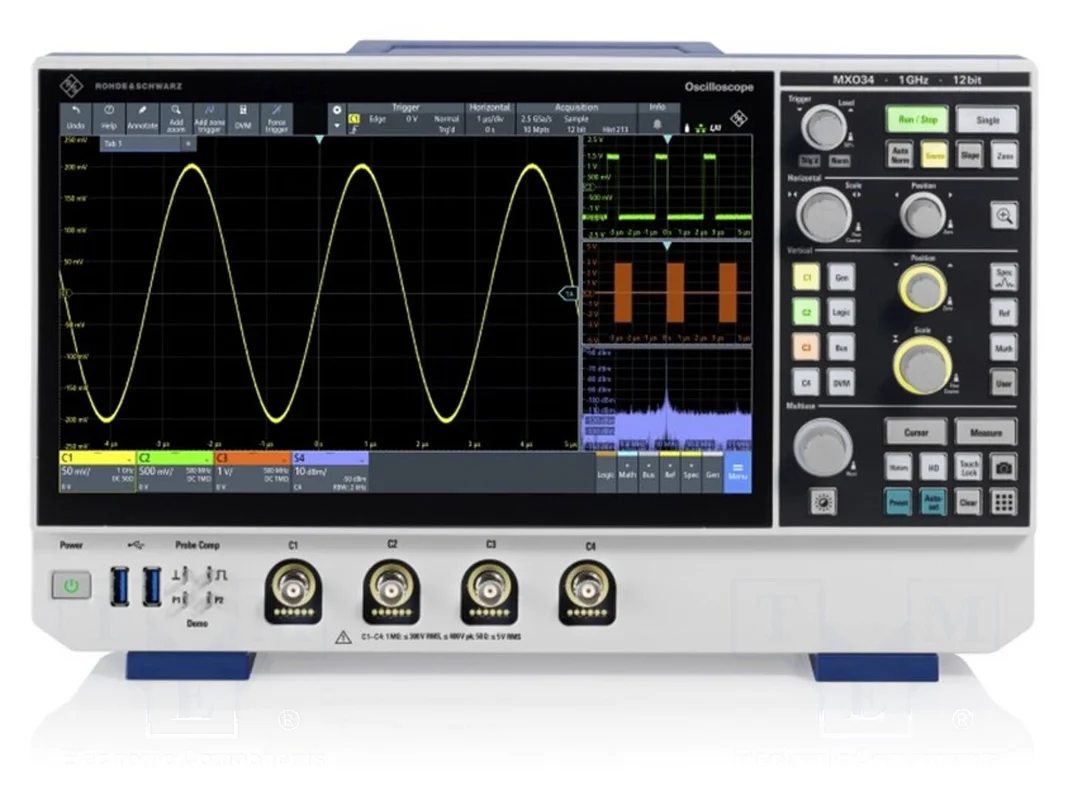

Oscyloskop cyfrowy ROHDE & SCHWARZ MXO34

Oscyloskop 100MHz, 4 kanały, 12-bitowa rozdzielczość pionowa

Cyfrowy oscyloskop ROHDE & SCHWARZ MXO34 wyposażony jest w 4 kanały wejściowe z pasmem 100MHz oraz czasem narastania poniżej 3,5ns. Urządzenie oferuje próbkowanie na poziomie 2,5Gsps, zwiększane do 5Gsps w trybie interleaved, oraz długość rekordu pamięci wynoszącą 125Mpts. Zastosowany przetwornik zapewnia rozdzielczość pionową 12 bitów, co przekłada się na precyzję pomiarową przy sprzężeniu wejścia AC lub DC.

Konfiguracja urządzenia obejmuje szeroki zakres trybów wyzwalania, takich jak wyzwalanie zboczem, szerokością impulsu, sygnałem typu glitch, runt, timeout, slew rate oraz kombinacją stanów logicznych. Czułość wejściowa oscyloskopu wynosi od 1mV/dz do 1V/dz przy impedancji 50Ω oraz od 1mV/dz do 10V/dz przy impedancji 1MΩ/12pF, przy maksymalnym dopuszczalnym napięciu wejściowym 300V.

Interfejs obsługuje komunikację za pośrednictwem złączy HDMI, LAN, USB A oraz USB B. Dane wizualizowane są na kolorowym wyświetlaczu LCD TFT o przekątnej 11,6 cala i rozdzielczości 1920×1080 pikseli, wyposażonym w panel dotykowy. Urządzenie o wymiarach 375x233x163mm zasilane jest napięciem z zakresu 100–240V AC. W zestawie znajduje się oscyloskop.
