Oscyloskop: cyfrowy OWON XDS3104E

Description

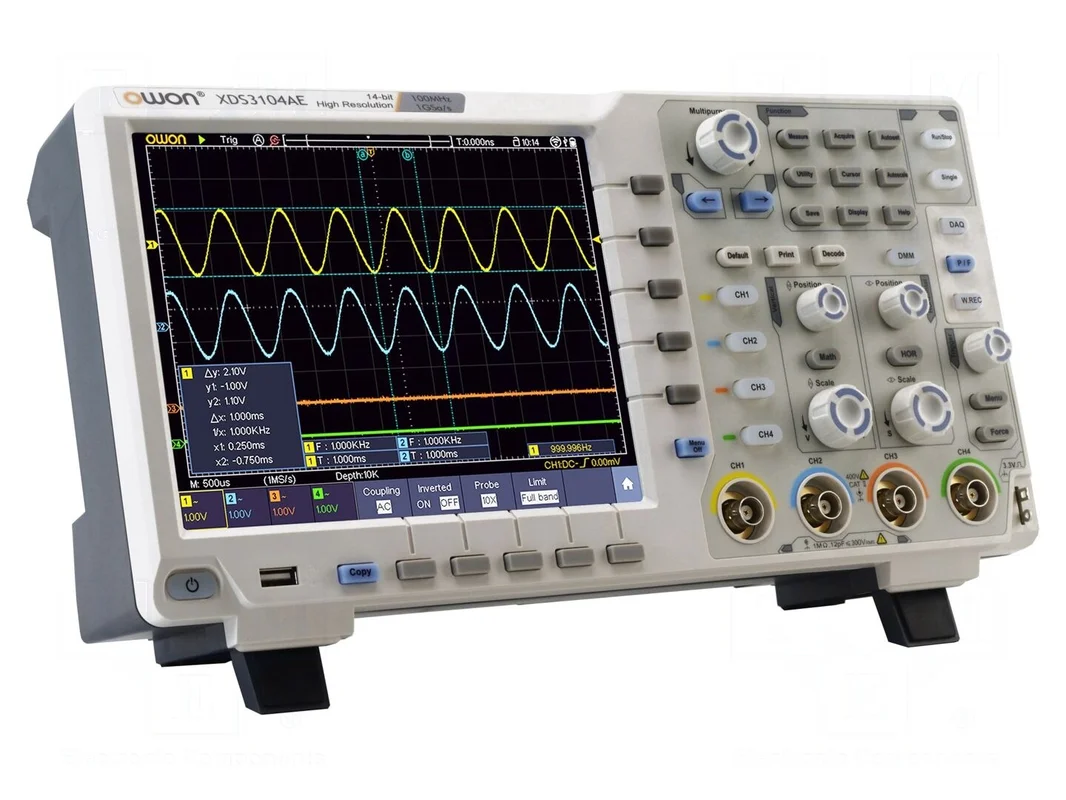

Oscyloskop cyfrowy OWON XDS3104E

Oscyloskop 100MHz, 4 kanały, próbkowanie 1Gsps, ekran dotykowy 8″

Cyfrowy oscyloskop OWON XDS3104E oferuje pasmo 100MHz oraz 4 kanały pomiarowe z maksymalną częstotliwością próbkowania 1Gsps. Urządzenie wyposażone jest w wyświetlacz LCD TFT o przekątnej 8 cali i rozdzielczości 800×600 pikseli, który obsługuje panel dotykowy. Długość rekordu pamięci wynosi 40Mpts, a czas narastania sygnału określamy na poziomie ≤3,5ns. Przyrząd dysponuje impedancją wejściową 1MΩ/15pF oraz czułością wejściową w zakresie od 1mV/dz do 10V/dz przy maksymalnym napięciu wejściowym 400V.

Urządzenie wspiera szeroki zakres trybów wyzwalania, w tym CAN, I2C, SPI, RS232/UART, sygnał video oraz wyzwalanie zboczem, impulsem czy timeoutem. Oscyloskop oferuje funkcje matematyczne, takie jak dodawanie, odejmowanie, mnożenie, dzielenie oraz FFT, a także analizę protokołów szeregowych i pomiary kursorowe. Dodatkowo posiada wbudowany licznik częstotliwości oraz funkcję AUTOSET do automatycznego dostosowania parametrów wyświetlania. Pamięć pozwala na zapisanie do 100 wyników pomiarów.

Konstrukcja o wymiarach 340x177x90mm zasilana jest napięciem z zakresu 100…240V AC. Urządzenie posiada złącza RJ45, USB, VGA oraz AV, zapewniając kompatybilność z oprogramowaniem LabVIEW. W zestawie: instrukcja obsługi, kabel USB, kabel zasilający, sonda oscyloskopowa (1 na kanał) oraz stroik.
