Oscyloskop: cyfrowy OWON XDS3062A/B

Description

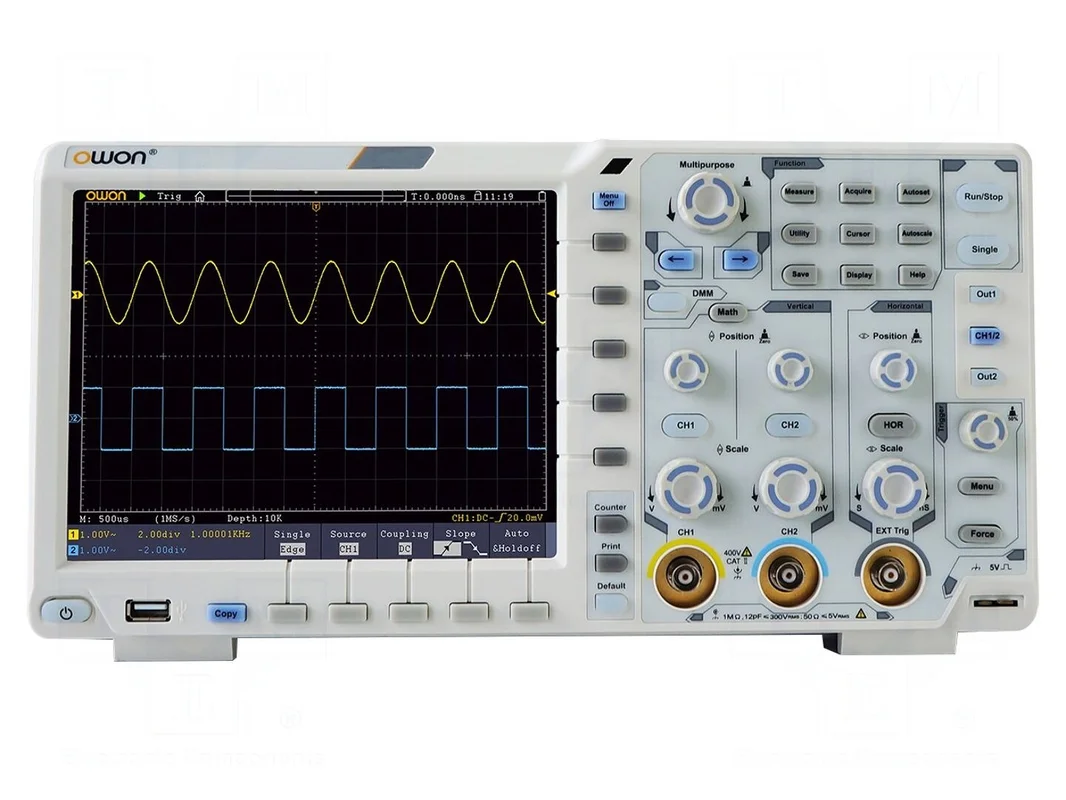

Oscyloskop cyfrowy OWON XDS3062A/B

Oscyloskop 60MHz, 2 kanały, próbkowanie 1Gsps, rozdzielczość 12bit

Oscyloskop cyfrowy OWON XDS3062A/B to urządzenie dwukanałowe o pasmie 60MHz oraz próbkowaniu na poziomie 1Gsps. Model ten charakteryzuje się rozdzielczością pionową 12bit, długością rekordu pamięci 40Mpts oraz czasem narastania mniejszym lub równym 5,85ns. Sprzężenie wejścia obsługuje tryby AC, DC oraz GND, przy impedancji wejściowej 1MΩ/15pF i czułości wejściowej od 1mV/dz do 10V/dz. Maksymalne napięcie wejściowe wynosi 300V, a podstawa czasu jest regulowana w zakresie od 2ns do 1ks/dz.

Przyrząd wyposażono w czytelny wyświetlacz LCD TFT o przekątnej 8″ i rozdzielczości 800×600 pikseli. Obsługuje szereg trybów wyzwalania, w tym CAN, I2C, SPI, RS232/UART, sygnał video oraz wyzwalanie zboczem, zakresem czy timeoutem. Użytkownik ma dostęp do funkcji matematycznych obejmujących dodawanie, odejmowanie, mnożenie, dzielenie oraz analizę FFT, a także licznik częstotliwości i pomiar kursorami. Urządzenie wspiera automatyczną konfigurację AUTOSET oraz analizę wybranych protokołów komunikacyjnych.

Oscyloskop posiada złącza USB, RJ45, VGA oraz AV, zapewniając elastyczność połączeń. Kompatybilność z oprogramowaniem LabVIEW pozwala na integrację z systemami pomiarowymi. Urządzenie zasilane jest napięciem sieciowym w zakresie 100-240V AC lub poprzez akumulator Li-Ion 3,7V, przy poborze mocy wynoszącym 15W. Wymiary zewnętrzne przyrządu to 340x177x90mm, a jego pamięć wewnętrzna pozwala na zapis 100 pomiarów.

W zestawie: instrukcja obsługi, kabel USB, kabel zasilający, sonda oscyloskopowa (1 na kanał), stroik.
