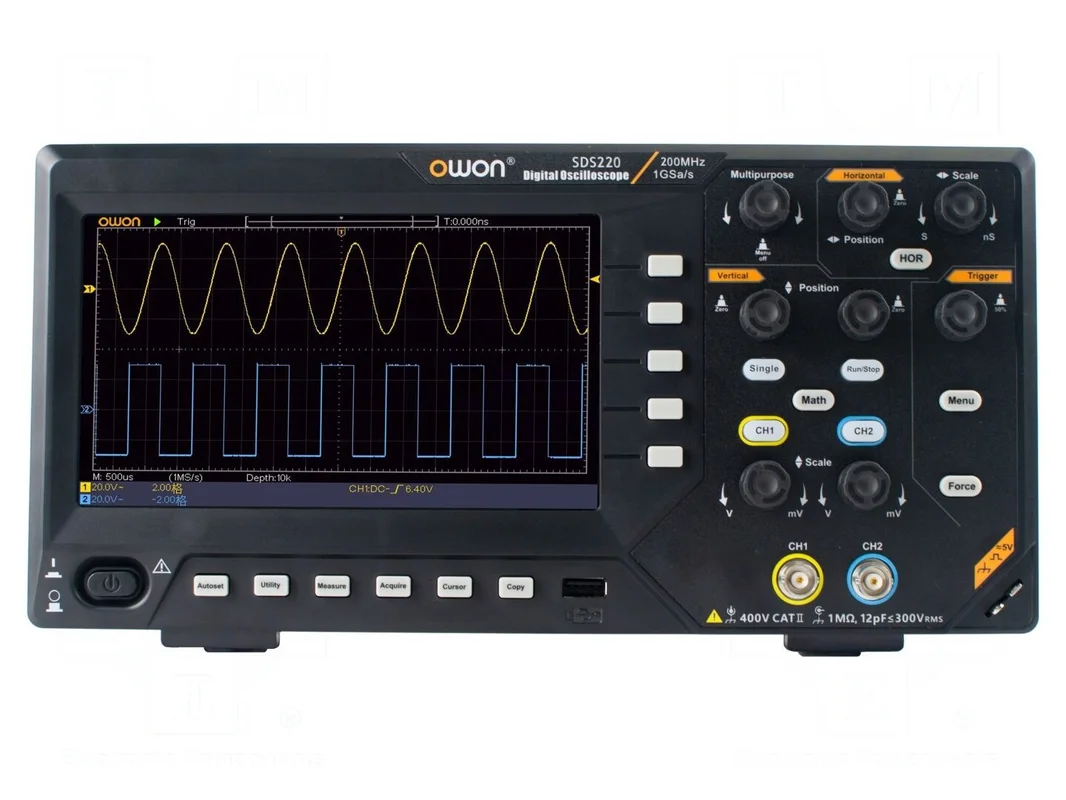

Oscyloskop cyfrowy OWON SDS220
Oscyloskop 200MHz, 2 kanały, próbkowanie 1Gsps, 20Mpts
Oscyloskop cyfrowy OWON SDS220 oferuje pasmo przenoszenia 200MHz oraz pracę na dwóch kanałach wejściowych. Urządzenie zapewnia próbkowanie na poziomie 1Gsps przy długości rekordu pamięci 20Mpts oraz rozdzielczości pionowej 8bit. Czas narastania wynosi maksymalnie 1,75ns, a impedancja wejściowa 1MΩ/12pF. Sprzężenie wejścia obsługuje tryby AC, DC oraz GND, przy czułości wejściowej w zakresie od 2mV/dz do 10V/dz.
Przyrząd wyposażony jest w wyświetlacz LCD o przekątnej 7″ i rozdzielczości 800×480 pikseli. Podstawa czasu regulowana jest w zakresie od 2ns/dz do 1ks/dz. Użytkownik ma do dyspozycji tryby wyzwalania automatyczny, normalny i pojedynczy, z możliwością wyzwalania sygnałem video oraz zboczem narastającym lub opadającym. Funkcjonalność urządzenia rozszerzono o licznik częstotliwości oraz funkcje matematyczne obejmujące dodawanie, odejmowanie, mnożenie, dzielenie i FFT.
Oscyloskop zasilany jest napięciem z zakresu 100…240V AC przy poborze mocy 16W. Obudowa o wymiarach 301x152x70mm przystosowana jest do pracy z złączami USB. W zestawie: instrukcja obsługi, kabel USB, kabel zasilający, sonda oscyloskopowa.
Tagi:Oscyloskop: cyfrowy OWON SDS220
