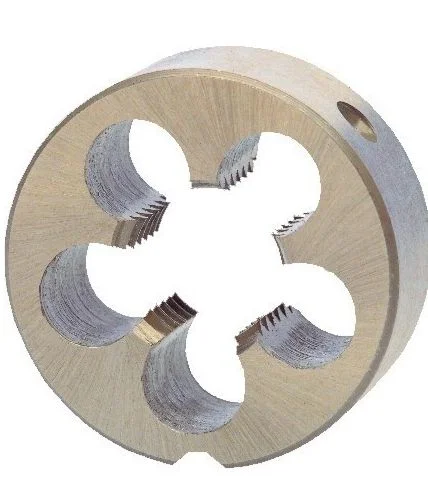

TERRAX Narzynka szlifowana M10 DIN EN 22568 HSS (poprz. DIN 223) (237100TX)
Charakterystyka produktu
- Narzynka ze stali,
- Gwint wykonywany jest w jednym przejściu roboczym.
Zawartość zestawu
- Narzynka ze stali HSS do stali zwykłych i niskostopowych o wytrzymałości do 800 N/mm² i metalach nieżelaznych.
Dane techniczne
- Typ: kształt B zamknięty z nacięciem wstępnym,
- Gwint: metryczny DIN ISO 13,
- Tolerancja: ISO – 6g,
- Powierzchnia: jasna,
- Kierunek skrawania prawy.
| Średnica nominalna gwintu | Skok gwintu [mm] | Ø zewnętrzne [mm] | Grubość [mm] | Numer katalogowy |
| M 3 | 0,50 | 20,0 | 5,0 | 237030TX |
| M 4 | 0,70 | 20,0 | 5,0 | 237040TX |
| M 5 | 0,80 | 20,0 | 7,0 | 237050TX |
| M 6 | 1,00 | 20,0 | 7,0 | 237060TX |
| M 8 | 1,25 | 25,0 | 9,0 | 237080TX |
| M 10 | 1,50 | 30,0 | 11,0 | 237100TX |
| M 12 | 1,75 | 38,0 | 14,0 | 237120TX |
| M 14 | 2,00 | 38,0 | 14,0 | 237140TX |
| M 16 | 2,00 | 45,0 | 18,0 | 237160TX |
| M 18 | 2,50 | 45,0 | 18,0 | 237180TX |
| M 20 | 2,50 | 45,0 | 18,0 | 237200TX |
