Nóż tokarski składany S50V-CTFPR-22 92º Płytka TP..2204 Pafana

Description

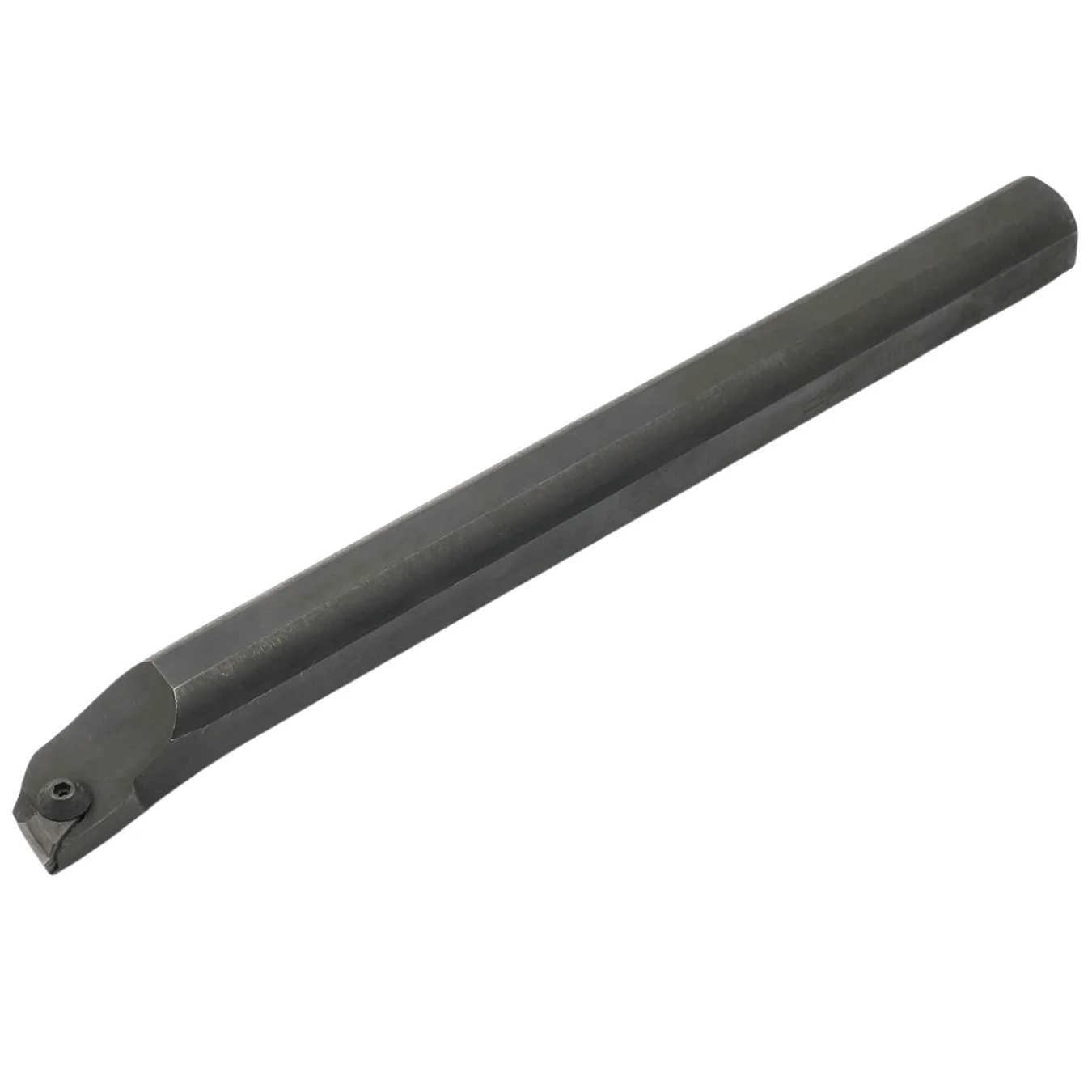

PAFANA Nóż tokarski składany S50V-CTFPR-22 92° – wytaczak do toczenia wewnętrznego (płytka TP..2204..)

PAFANA S50V-CTFPR-22 to solidny nóż tokarski składany do toczenia wewnętrznego (wytaczania) w systemie „C”, przeznaczony do płytek TP..2204… To rozwiązanie wybierane tam, gdzie liczy się stabilność przy dużym wysięgu oraz powtarzalność po wymianie płytki. Kąt przystawienia 92° ułatwia prowadzenie narzędzia w otworze i pracę przy stopniach.

Najważniejsze zalety w praktyce

• Toczenie wewnętrzne od Dmin 65 mm – narzędzie dobrane do większych średnic otworów.
• Okrągły chwyt Ø50 mm – wysoka sztywność i lepsze tłumienie drgań przy głębokim wytaczaniu.
• System mocowania „C” – łatwa wymiana płytki i dobra powtarzalność położenia ostrza po wymianie.
• Nakładany łamacz wióra (węglik spiekany) – poprawia kontrolę wióra; umożliwia regulację położenia krawędzi łamacza (montaż jest trochę bardziej wymagający, ale daje więcej możliwości ustawienia).
• Do zgrubnie i na gotowo – w systemie „C” możesz stosować płytki o geometrii dodatniej (wykończenie) lub ujemnej (zgrubnie) – zależnie od doboru płytki/łamacza i parametrów.

Dane techniczne

• Oznaczenie: S50V-CTFPR-22
• Zastosowanie: toczenie wewnętrzne (wytaczanie), nóż prawy
• Kąt przystawienia oprawki: 92°
• Płytka: TP..2204.. (spotykany zapis: TP..2204rr)
• Dmin: 65 mm
• d: 50 mm
• L: 400 mm
• F: 35 mm
• E: 36 mm
• λs: 0°
• γo: +5°
