Nóż tokarski składany S32U-CTFPR-16 92º Płytka TP..1603 Pafana

Description

Nóż tokarski składany S32U-CTFPR-16 92° – pod płytkę TP..1603 (toczenie wewnętrzne)

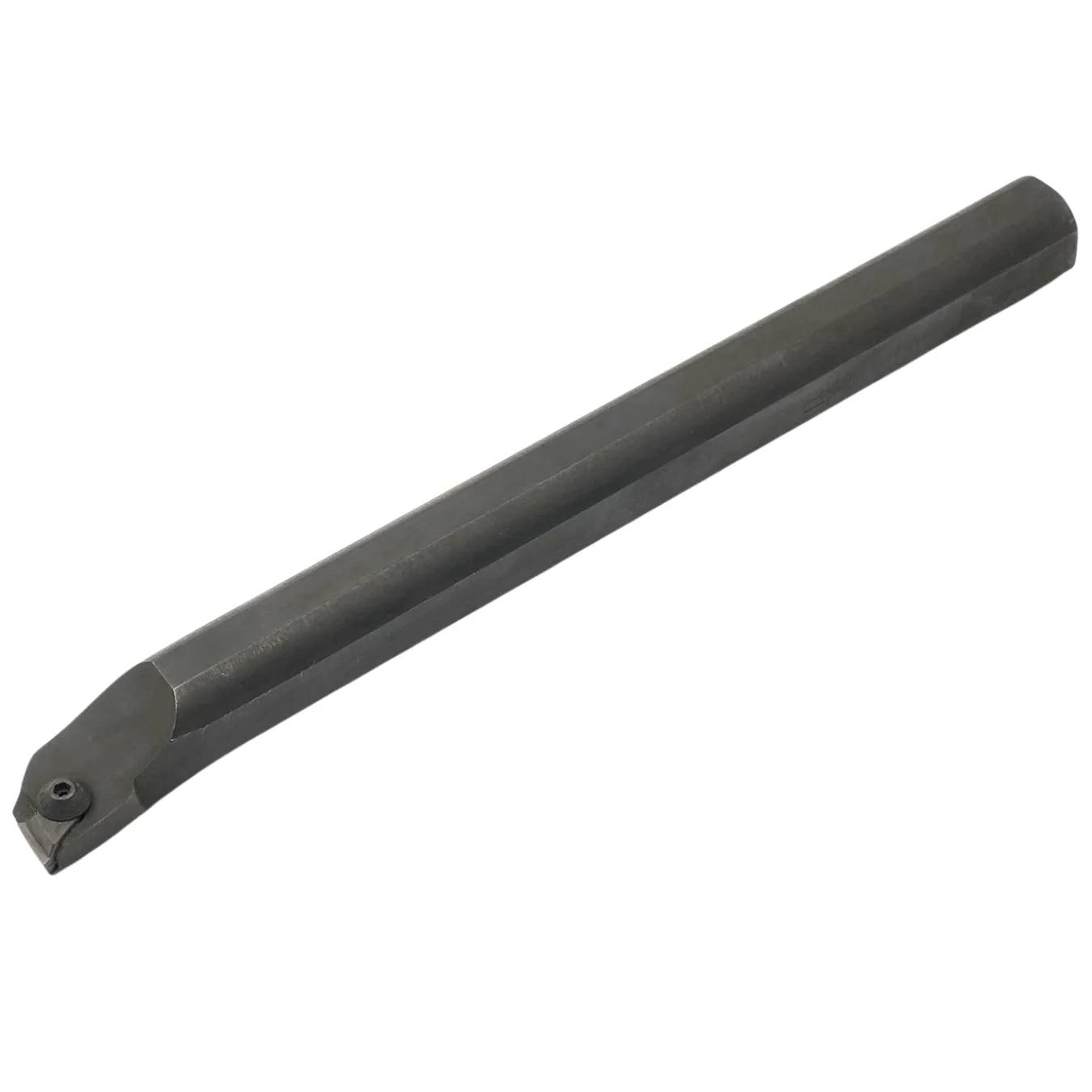

Wytaczak S32U-CTFPR-16 to nóż tokarski składany do toczenia wewnętrznego w systemie mocowania „C”. Dzięki trzpieniowi fi 32 mm i długości 350 mm zapewnia stabilne prowadzenie narzędzia przy obróbce średnic w otworach, a kąt przystawienia 92° ułatwia pracę na stopniach oraz w pobliżu dna otworu.

Dlaczego warto – system „C” w praktyce

• Obsługuje płytki o geometrii dodatniej lub ujemnej (dobór zależy od zastosowanej płytki) – narzędzie nadaje się do obróbki zgrubnej i wykończeniowej.
• Łatwa wymiana płytki i dobra powtarzalność położenia ostrza po wymianie – mniej korekt ustawień na maszynie.
• Płytka jest dociskana śrubą przez nakładany łamacz wióra z węglika spiekanego. Montaż wymaga precyzji, ale pozwala regulować położenie krawędzi łamacza, co pomaga dopasować kontrolę wióra do parametrów skrawania.

Zastosowanie

• Wytaczanie / toczenie wewnętrzne średnic i stopni.
• Praca w otworach od D min 43 mm.
• Narzędzie prawe (CTFPR) – wygodne do standardowych operacji wewnętrznych.

Dane techniczne

• Model: S32U-CTFPR-16
• Kąt przystawienia: 92°
• D min: 43 mm
• d: 32 mm
• L: 350 mm
• F: 22 mm
• E: 31 mm
• λs: 0°
• γo: +5°
• Płytka: TP..1603rr (rodzina TP..1603..)
