Nóż tokarski składany S20S-CTFPR-16 92º Płytka TP..1603 Pafana

Description

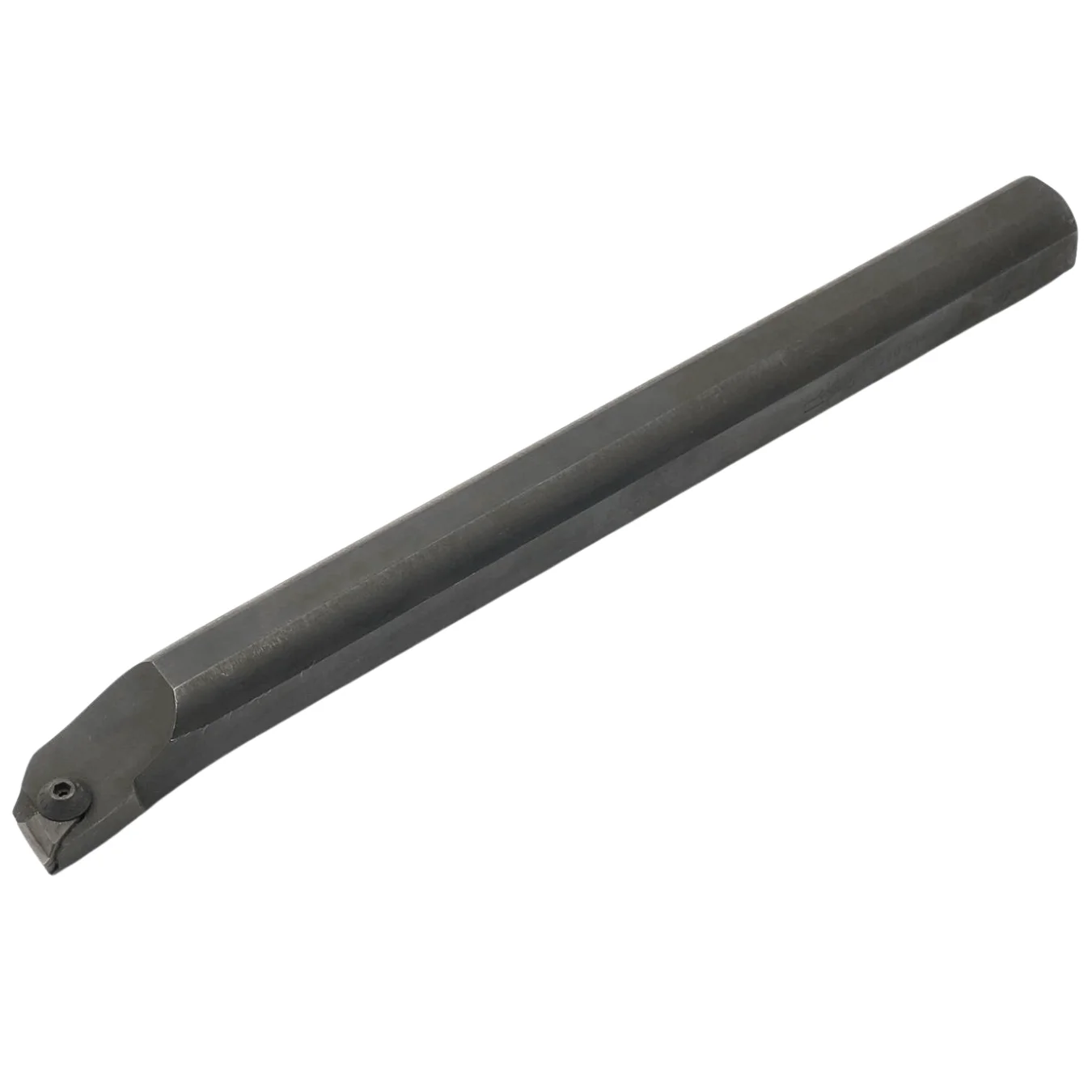

Nóż tokarski składany S20S-CTFPR-16 92° – pod płytkę TP..1603

S20S-CTFPR-16 to nóż tokarski składany do toczenia wewnętrznego (wytaczania), przeznaczony do pracy z płytkami w systemie „C”. Kąt przystawienia 92° ułatwia prowadzenie narzędzia w otworze i pracę przy stopniach oraz dnie. Dzięki średnicy trzpienia d = 20 mm narzędzie zapewnia stabilniejsze podparcie w oprawce, co pomaga ograniczać drgania przy typowych operacjach wewnętrznych.

Najważniejsze zalety systemu „C”

System „C” umożliwia stosowanie płytek wymiennych:

• jednostronnych (kąt przyłożenia 11°) lub dwustronnych (kąt przyłożenia 0°),
• w kształcie kwadratowym lub trójkątnym, z płaską powierzchnią natarcia.

To rozwiązanie cenione za:

• łatwą wymianę płytki i krótsze przestoje,
• dobrą powtarzalność położenia ostrza po wymianie,
• możliwość doboru geometrii do obróbki zgrubnej (ujemna) lub wykończeniowej (dodatnia) – zależnie od zastosowanej płytki.

Mocowanie płytki z regulacją łamacza wióra

Płytka jest dociskana śrubą poprzez nakładany łamacz wióra z węglika spiekanego. Montaż jest bardziej „precyzyjny” niż w prostych dociskach, ale daje dużą korzyść: możliwość regulacji położenia krawędzi łamacza, co ułatwia dopasowanie łamania i odprowadzania wióra do warunków skrawania.

Dane techniczne

• Model: S20S-CTFPR-16
• Kąt przystawienia: 92°
• Zastosowanie: toczenie wewnętrzne (wytaczanie), nóż prawy
• D min: 20 mm
• d: 20 mm
• L: 250 mm
• F: 13 mm
• E: 26 mm
• λs: 0°
• γo: +5°
• Płytka: TP..1603rr
