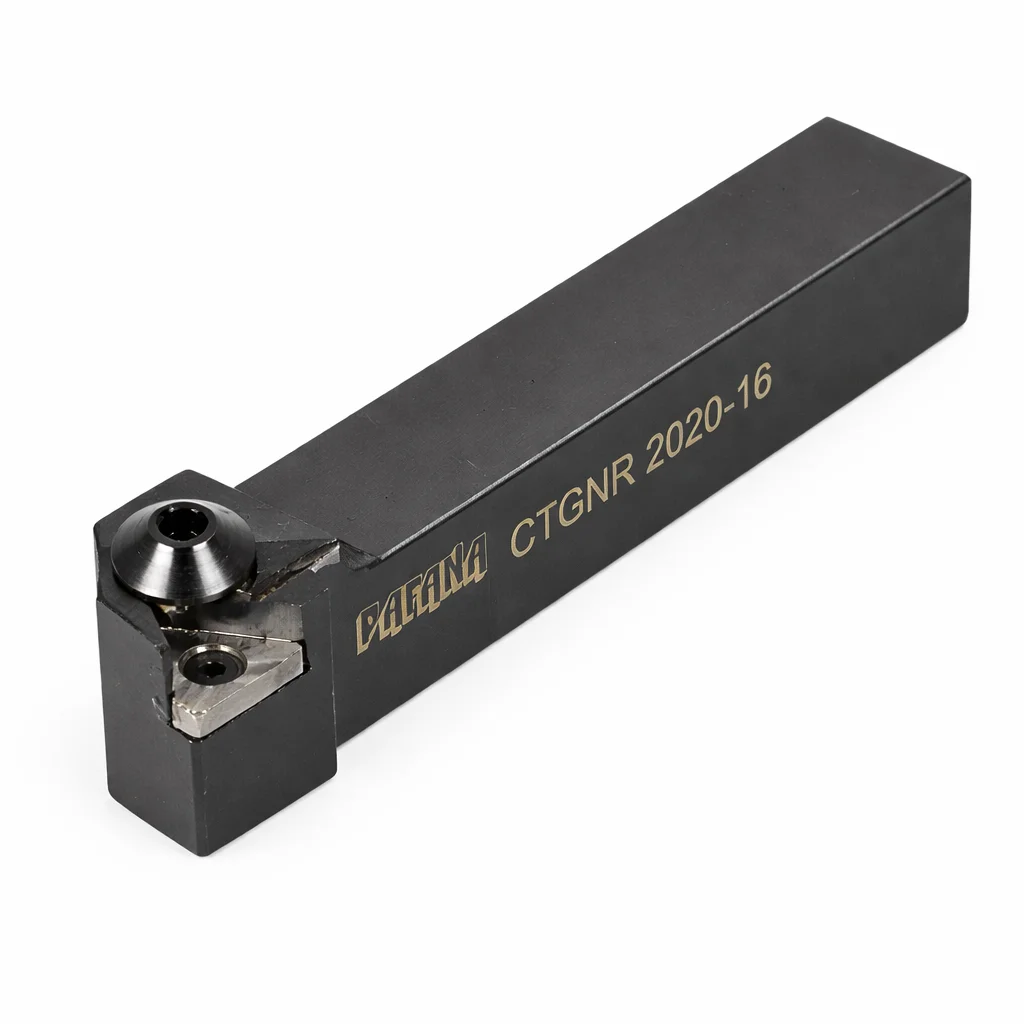

Nóż tokarski składany PAFANA CTGNR 2020-16 90° pod płytkę TN..1604
Nóż tokarski składany PAFANA CTGNR 2020-16 to oprawka do toczenia zewnętrznego z mocowaniem płytek w systemie „C”. Kąt przystawienia 90° ułatwia obróbkę przy stopniach i czołach, a trzonek 20 × 20 mm zapewnia stabilne prowadzenie narzędzia w imaku. To rozwiązanie dla osób, które oczekują powtarzalnego ustawienia ostrza, szybkiej wymiany płytki i pracy zarówno zgrubnej, jak i wykończeniowej – w zależności od zastosowanej geometrii.
System „C” – elastyczna geometria i szybka wymiana płytki
System „C” pozwala pracować nożem z geometrią dodatnią lub ujemną:
- zgrubnie (ujemna) – gdy liczy się wydajność i odporność na obciążenia,
- wykończeniowo (dodatnia) – gdy chcesz poprawić jakość powierzchni.
Wymienne płytki mogą być jednostronne (kąt przyłożenia 11°) lub dwustronne (kąt przyłożenia 0°), kwadratowe lub trójkątne, z płaską powierzchnią natarcia. Mocowanie odbywa się śrubą, która dociska płytkę przez nakładany łamacz wióra z węglika spiekanego.
Kontrola wióra i powtarzalność
Nakładany łamacz wióra może wymagać dokładniejszego montażu, ale daje praktyczną korzyść: możliwość regulacji położenia krawędzi łamacza. W efekcie łatwiej dopasować łamanie i odprowadzanie wióra do materiału oraz parametrów skrawania. System „C” dodatkowo zapewnia łatwą wymianę płytki i dobrą powtarzalność położenia ostrza po wymianie.
Dane techniczne
- Model: CTGNR 2020-16
- Zastosowanie: toczenie zewnętrzne
- Kąt przystawienia: 90°
- Kierunek: prawy (R)
- H: 20 mm
- B: 20 mm
- L: 125 mm
- F: 25 mm
- E: 26 mm
- λs: -6°
- γo: -6°
- Płytka: TN..1604rr
