Nóż tokarski składany A1216M-SCLCR-06 95º Płytka CC..0602 Pafana

Description

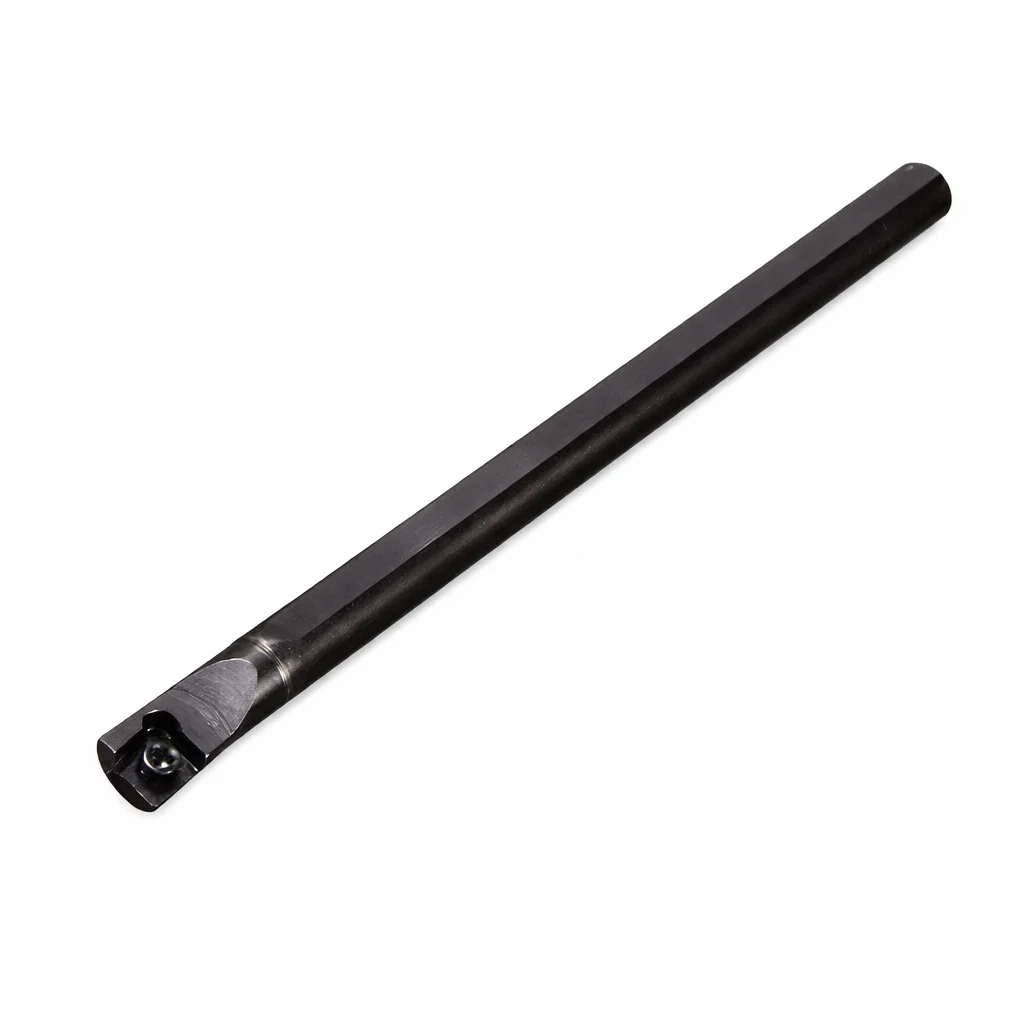

Nóż tokarski składany PAFANA A1216M-SCLCR-06 95° – pod płytkę CC..0602

PAFANA A1216M-SCLCR-06 to wytaczak (nóż tokarski składany) do toczenia wewnętrznego, przeznaczony do stabilnej obróbki otworów od Dmin 17 mm. Narzędzie pracuje w popularnym systemie mocowania „S”, który zapewnia prostą obsługę, wysoką niezawodność oraz bardzo dobrą powtarzalność położenia ostrza po wymianie płytki. To dobry wybór do wykańczania otworów, a przy właściwych parametrach sprawdzi się również w obróbce zgrubnej.

System „S” – pewne mocowanie płytki i szybka wymiana

• Płytki wymienne jednostronne mocowane na powierzchni otworu stożkowo-łukowego.
• Docisk realizowany śrubą z łbem stożkowym – stabilne pozycjonowanie i łatwy serwis.
• Wysoka powtarzalność ustawienia ostrza – mniej korekt po wymianie płytki.
• Możliwość stosowania płytek o małych wymiarach – praktyczne przy precyzyjnej obróbce otworów.

Zastosowanie

• Toczenie wewnętrzne / wytaczanie przy kącie przystawienia 95°.
• Obróbka wykończeniowa otworów i powierzchni wewnętrznych, zwłaszcza gdy liczy się stabilny wymiar.
• Praca od średnicy: Dmin 17 mm.

Wymiary i parametry techniczne

• Oznaczenie: A1216M-SCLCR-06
• Kąt: 95°
• Dmin: 17 mm
• d: 16 mm
• L: 150 mm
• B: 50 mm
• F: 9 mm
• E: 10 mm
• C: 12 mm
• d1: 15 mm
• λs: −10°
• γo: −1°
• Płytka: CC..0602 / CC..0602rr
