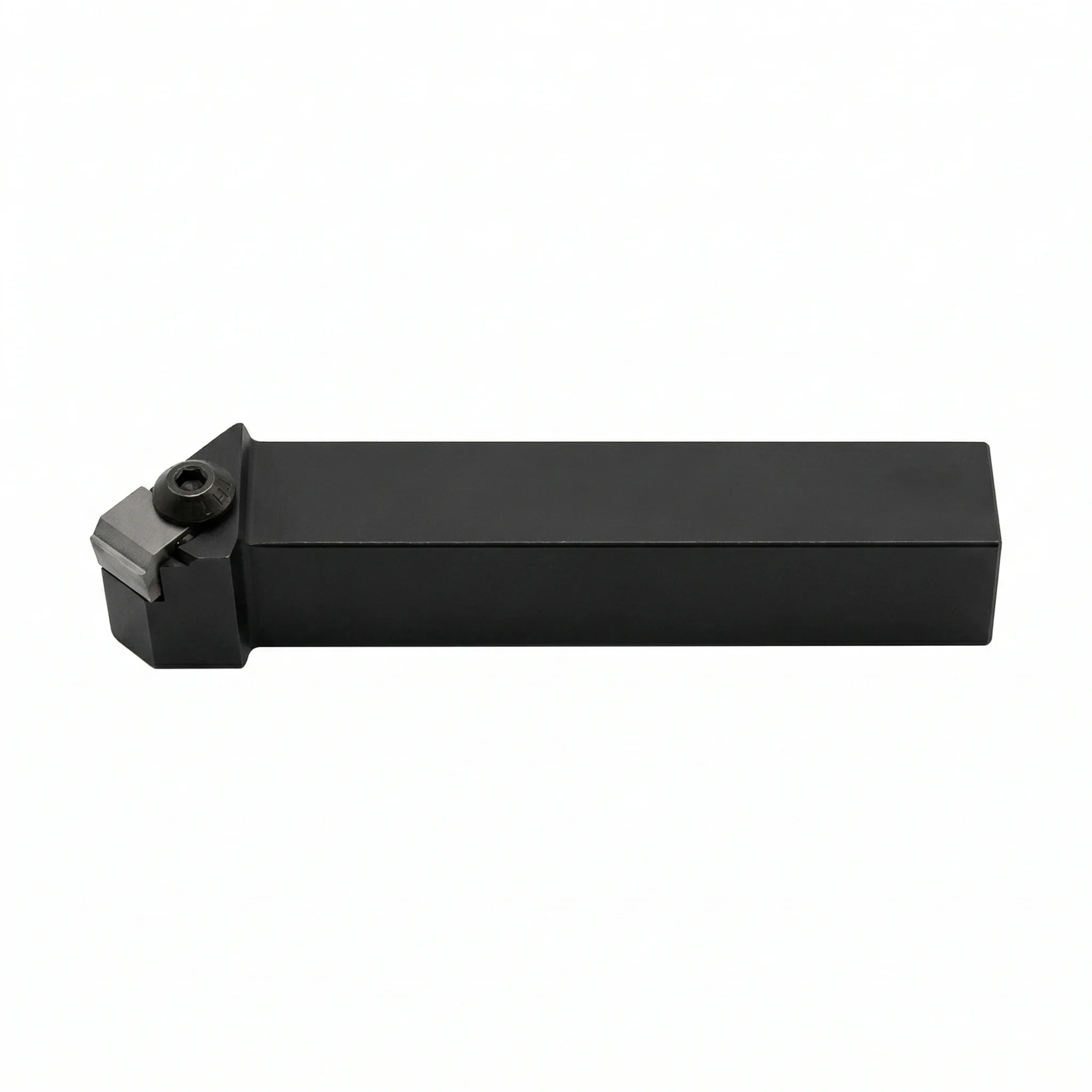

Nóż tokarski CSSNR 2020 K12L 45º Płytka SN..1207.. Pafana

Description

Nóż tokarski składany do ceramicznych płytek wieloostrzowych CSSNR 2020 K12L 45° – płytka SN..1207..

Oprawka CSSNR 2020 K12L została zaprojektowana do toczenia zewnętrznego z użyciem ceramicznych płytek wieloostrzowych. Kąt przystawienia 45° ułatwia obróbkę stopni i przejść, a trzonek 20×20 mm pasuje do wielu popularnych imaków. To narzędzie nastawione na stabilne mocowanie płytki ceramicznej i wygodne indeksowanie kolejnych krawędzi.

Wzmocniony system „C” do płytek ceramicznych

• Mocowanie płytek w systemie „C” (wersja wzmocniona pod ceramikę).
• Przystosowanie do płytek wieloostrzowych ceramicznych o grubości s = 7,94 mm.
• Wymiana/indeksowanie płytki bez „walki” z ustawieniem – rozwiązanie praktyczne przy częstych zmianach krawędzi.

Przestawny łamacz wióra – 3 położenia

W oprawce zastosowano zespół mocujący z przestawnym łamaczem wióra, który może pracować w 3 ustawieniach. Odległość progu łamacza od głównej krawędzi skrawającej:

• 1 mm
• 3 mm
• 5 mm

Daje to możliwość dopasowania łamania i odprowadzania wióra do materiału oraz parametrów skrawania.

Szybka zmiana krawędzi – wygodna obsługa

Podczas odkręcania śruby mocującej cały zespół mocujący unosi się na dogodną wysokość. Dzięki temu:

• łatwiej zmienisz krawędź skrawającą,
• szybciej wymienisz płytkę,
• ograniczasz przestoje na maszynie.

Dane techniczne

• Model: CSSNR 2020 K12L
• Kąt przystawienia: 45°
• H: 20 mm
• B: 20 mm
• L: 125 mm
• F: 25 mm
• E: 28 mm
• λs: 0°
• γo: -6°
• Płytka: SN..1207..
