Miernik: parametrów sieci LUMEL ND31 2222M0

Description

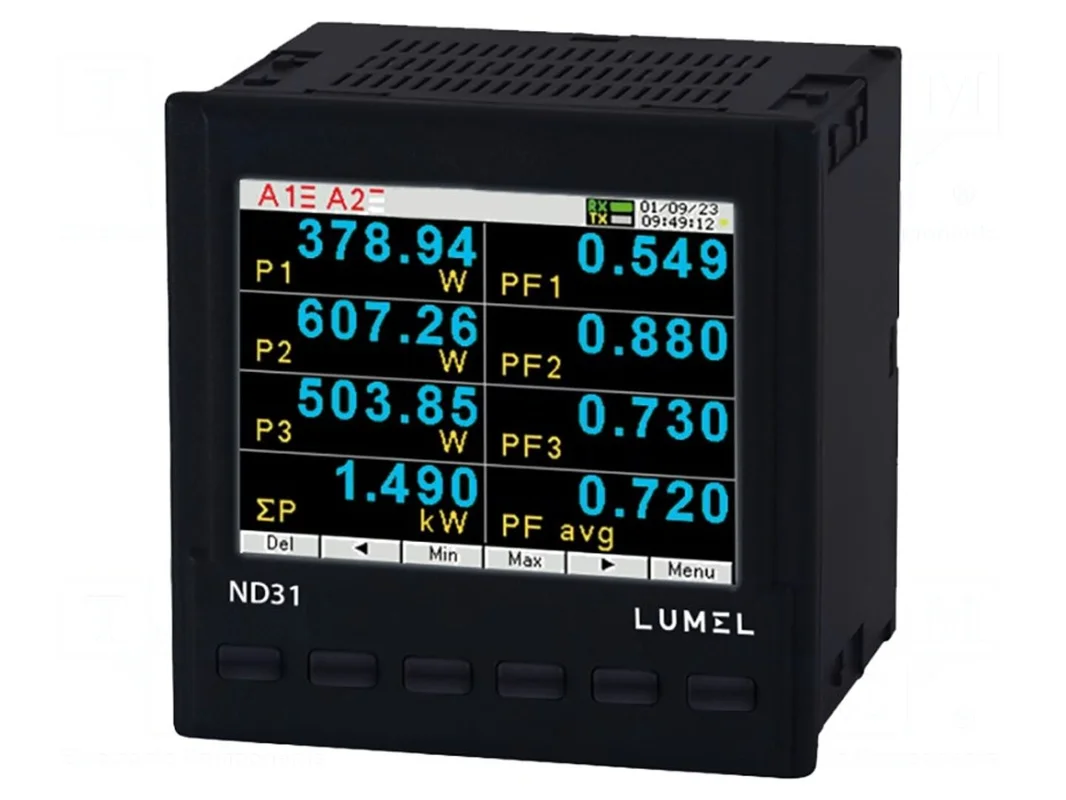

Miernik parametrów sieci LUMEL ND31 2222M0

Pomiar parametrów sieci 1-fazowej i 3-fazowej, klasa dokładności 0,2S

Cyfrowy miernik parametrów sieci LUMEL ND31 2222M0 przeznaczony jest do monitorowania układów 1-fazowych oraz 3-fazowych, zarówno w układach 3-przewodowych, jak i 4-przewodowych. Urządzenie umożliwia pomiar szerokiego zakresu wielkości elektrycznych, w tym napięcia AC, prądu AC, mocy czynnej, biernej i pozornej, częstotliwości, współczynnika mocy oraz parametrów THD i harmonicznych. Pomiar prądu realizowany jest pośrednio przy użyciu przekładników 1A lub 5A, przy zachowaniu klasy dokładności 0,2S.

Dane wizualizowane są na kolorowym wyświetlaczu LCD TFT o przekątnej 3,5 cala i rozdzielczości 320×240 pikseli. Miernik posiada wejścia dla dwóch czujników Pt100, wyjścia analogowe oraz dwa wyjścia przekaźnikowe. Komunikację z systemami nadrzędnymi zapewniają wbudowane interfejsy Ethernet i RS485, wspierające protokoły Modbus TCP/IP, BACnet/IP oraz MQTT.

Konstrukcja urządzenia o wymiarach 96x96x77 mm przystosowana jest do montażu panelowego, z opcjonalną możliwością instalacji na szynie DIN. Urządzenie charakteryzuje się stopniem ochrony IP65 od strony czołowej oraz pracuje w zakresie temperatur od -10°C do 55°C. Zasilanie miernika realizowane jest napięciem w zakresie 20–40V AC lub 20–60V DC, przy częstotliwości pracy sieci wynoszącej 45–65Hz.
