Miernik: parametrów sieci LUMEL ND20 221100M1

Description

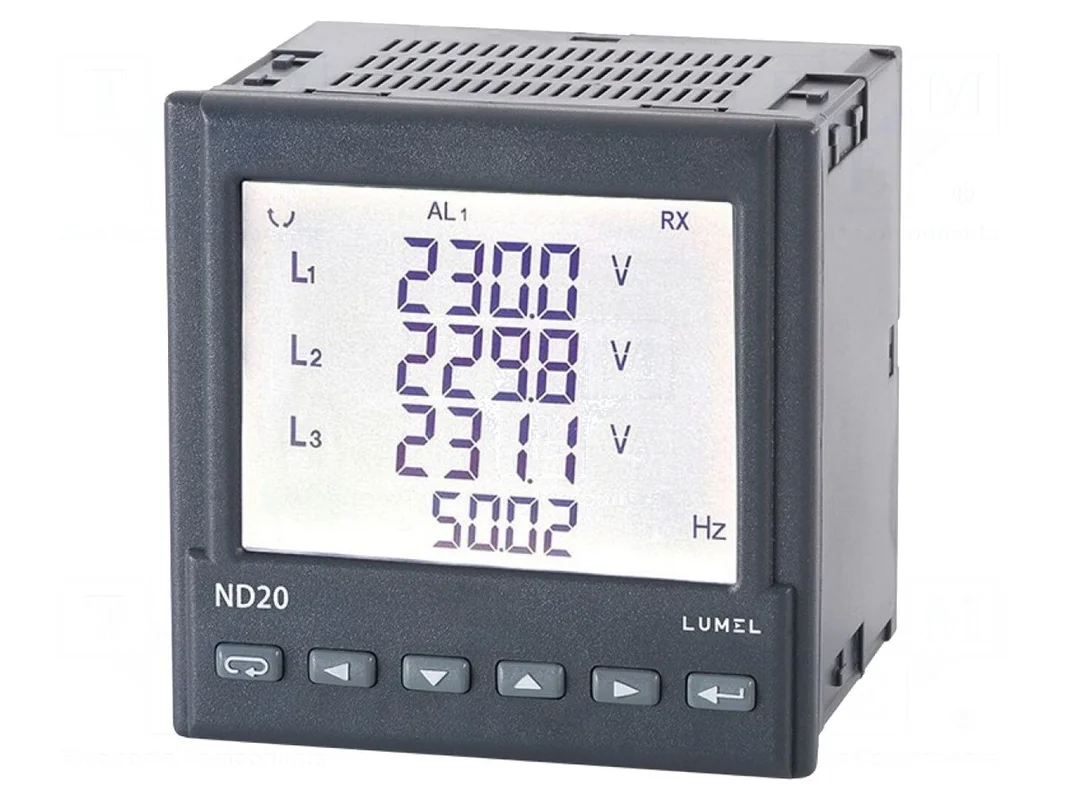

Miernik parametrów sieci LUMEL ND20 221100M1

Pomiar parametrów sieci 3-fazowej, wyświetlacz LCD 3,5″

Miernik parametrów sieci LUMEL ND20 221100M1 to cyfrowe urządzenie montażowe zaprojektowane do pracy w układach 3-fazowych 3-przewodowych oraz 4-przewodowych. Urządzenie umożliwia pomiar napięcia AC, prądu AC, częstotliwości, mocy czynnej, biernej i pozornej, a także energii elektrycznej czynnej i biernej, współczynnika mocy oraz THD. Pomiar prądu odbywa się w sposób pośredni z wykorzystaniem przekładników prądowych 1A lub 5A, przy napięciach wejściowych 57,7V, 69,3V oraz 230V.

Dane pomiarowe prezentowane są na czytelnym wyświetlaczu LCD o przekątnej 3,5 cala. Urządzenie wyposażono w interfejs RS485 obsługujący protokół komunikacyjny Modbus RTU, co umożliwia integrację z systemami sterowania. Wyjścia miernika obejmują wyjście analogowe 0/4…20 mA, przekaźnik oraz wyjście typu OC, co zapewnia elastyczność w konfiguracji sygnałów sterujących i alarmowych.

Konstrukcja urządzenia przystosowana jest do montażu na panelu lub opcjonalnie na szynie DIN, a front miernika charakteryzuje się klasą szczelności IP65. Wymiary obudowy wynoszą 96x96x77 mm, a zakres temperatury pracy urządzenia mieści się w przedziale od -25 do 55°C. Miernik zasilany jest napięciem w zakresie 85…253V AC lub 90…300V DC.
