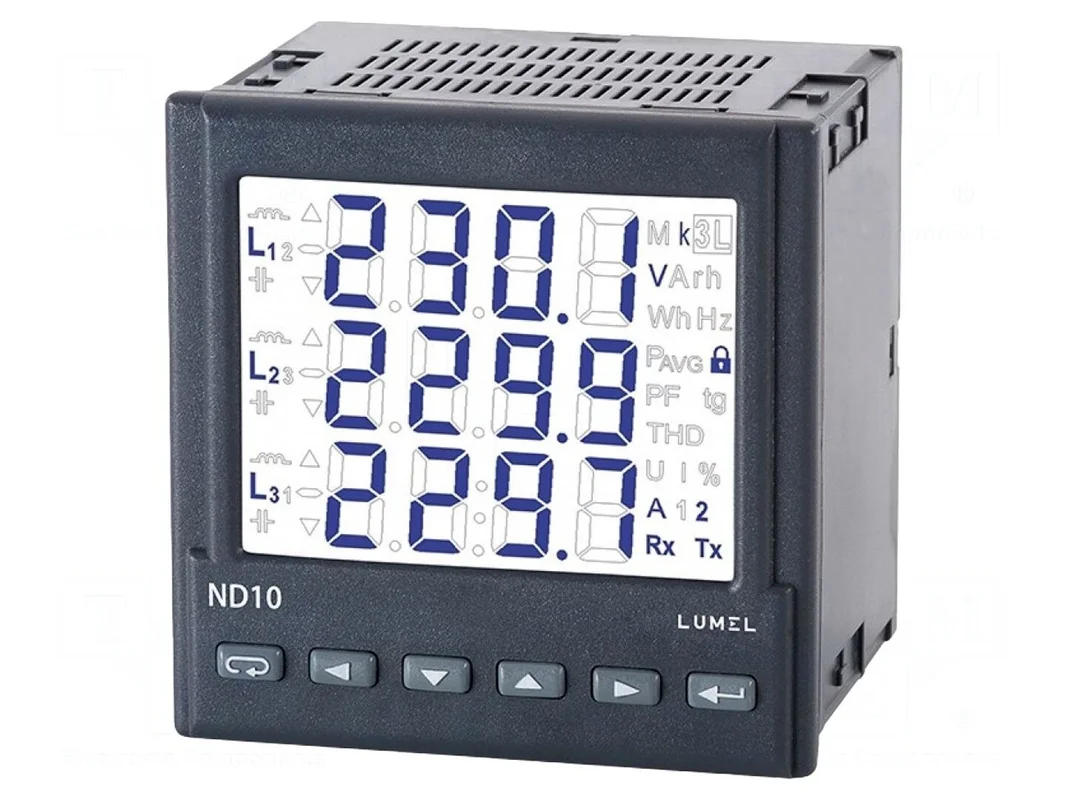

Miernik parametrów sieci LUMEL ND10
Pomiar napięcia, prądu, mocy i energii w sieciach 3-fazowych
Cyfrowy miernik parametrów sieci ND10 służy do monitorowania wielkości elektrycznych w sieciach 3-fazowych 4-przewodowych. Urządzenie dokonuje pomiarów napięcia AC, prądu AC, mocy czynnej, biernej i pozornej, a także częstotliwości, energii elektrycznej czynnej i biernej oraz współczynnika przesunięcia fazowego (DPF) i THD. Praca miernika opiera się na pomiarze pośrednim z wykorzystaniem przekładnika prądowego 5A, przy napięciu wejściowym 230V.
Dane pomiarowe prezentowane są na wyświetlaczu LCD o przekątnej 3,5 cala. Do komunikacji zewnętrznej wykorzystywany jest interfejs RS485 obsługujący protokół Modbus RTU. Urządzenie wyposażono w dwa wyjścia przekaźnikowe oraz jedno wyjście typu OC. Zasilanie miernika realizowane jest bezpośrednio z obwodu pomiarowego.
Konstrukcja przystosowana jest do montażu na panelu, z opcjonalną możliwością instalacji na szynie DIN. Obudowa zapewnia klasę szczelności IP65, co umożliwia pracę w zakresie temperatur od -20 do 55°C. Wymiary urządzenia wynoszą 96x96x77 mm.
Tagi:Miernik: parametrów sieci LUMEL ND10 22100E1
