Kieł centrujący obrotowy 614-00 wlk.108 MK4 RÖHM

Description

Kieł centrujący obrotowy 614-00 MK4 RÖHM – system FLEX z wymiennymi wkładkami

Wszechstronny kieł tokarski RÖHM FLEX z uchwytem Morse’a MK4, umożliwiający szybką wymianę wkładek centrujących. Dostarczany w zestawie z akcesoriami do różnych typów obróbki.

✔ Kluczowe cechy produktu:

• Stożek Morse’a: MK 4
• Wielkość: 108
• Maksymalne bicie promieniowe: 0,01 mm
• Maksymalna waga detalu: 250 kg
• Całkowicie hartowany i szlifowany
• Szybka wymiana wkładek centrujących przy użyciu wypychacza
• System FLEX – elastyczne zastosowanie do różnych typów detali

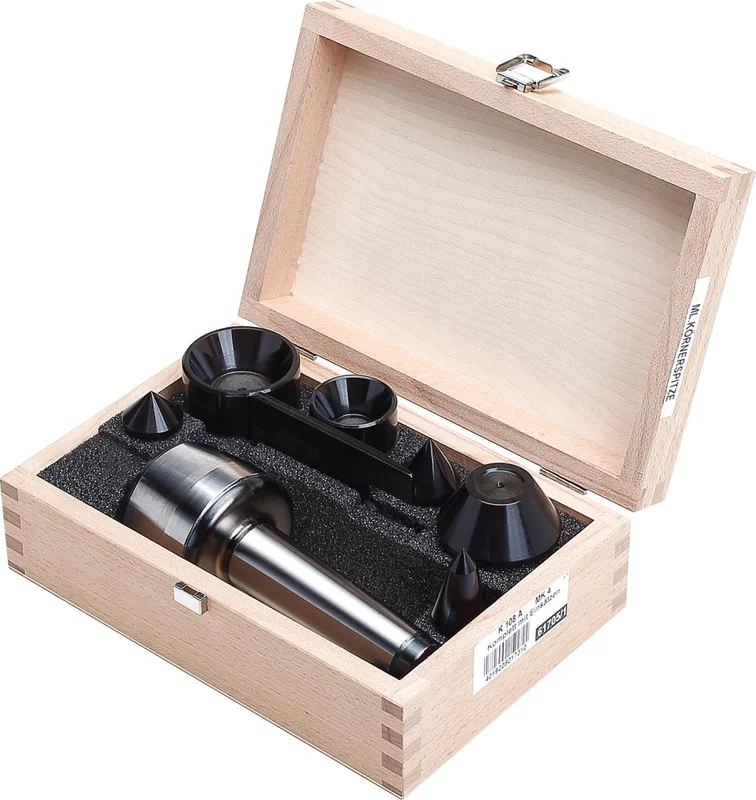

• Dostawa obejmuje:
  • 3 wkładki centrujące: 60°, 90° i 60° VL
  • Korpus drążony 60°
  • 2 korpusy drążone do niecentrycznych detali (kształt A i B)
  • Wypychacz

✔ Specyfikacja techniczna:

• A – 67 [mm]
• B – 68,5 [mm]
• D – 32 [mm]
• E – 5 [mm]

✔ Instrukcja użytkowania:

Zamontować kieł w gnieździe wrzeciona tokarki z uchwytem MK 4. W zależności od typu detalu zastosować odpowiednią wkładkę lub korpus drążony, montowany za pomocą wypychacza. System FLEX umożliwia szybkie dostosowanie do różnych geometrii przedmiotów obrabianych. Regularnie czyścić elementy robocze i sprawdzać stan wkładek.
