Igła testowa INGUN HFS-810 308 180 A 8043 EM

Description

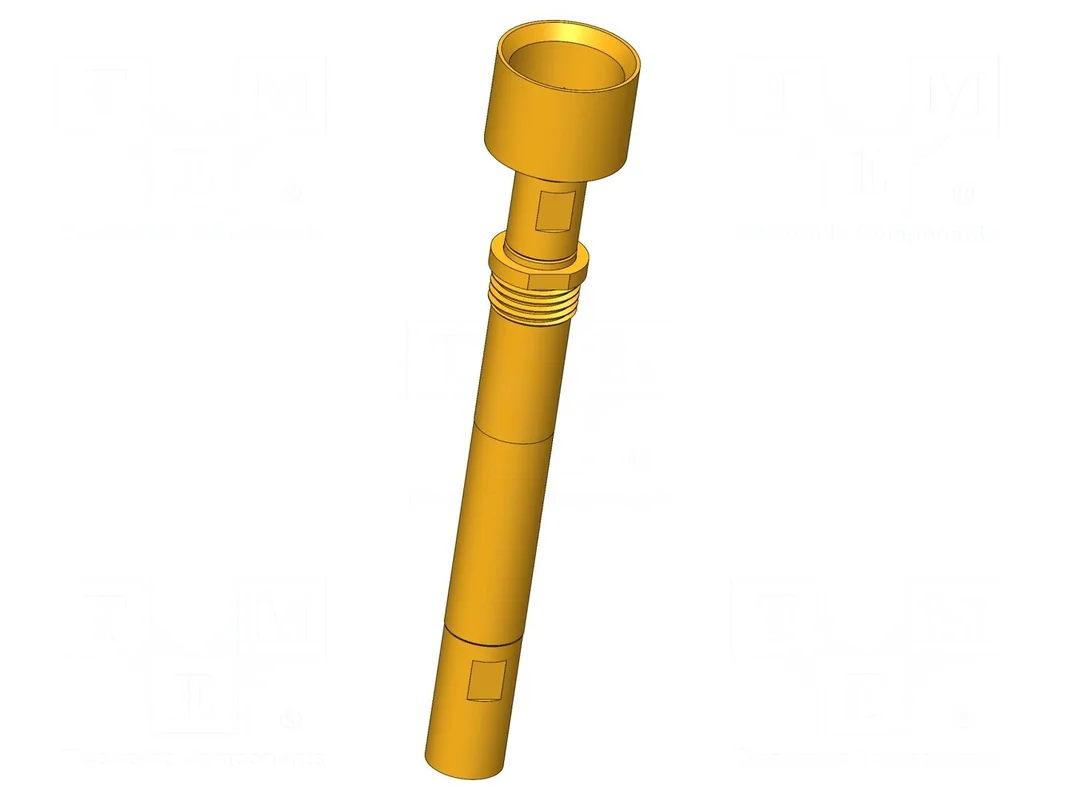

Igła testowa INGUN HFS-810 308 180 A 8043 EM

Igła testowa 3A, ugięcie 2mm, główka 43 stożek

Igła testowa INGUN HFS-810 308 180 A 8043 EM to element o impedancji 50Ω, przystosowany do pracy z częstotliwością do 2GHz. Produkt charakteryzuje się prądem znamionowym na poziomie 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja igły zapewnia wytrzymałość dielektryczną 1,1kV oraz możliwość eksploatacji w temperaturach od -40 do 80°C.

Element wyposażony jest w główkę typu 43 w kształcie stożka o średnicy 1,8mm. Mechanizm igły posiada siłę ugięcia sprężyny 8N, przy czym ugięcie robocze wynosi 2mm, a maksymalne osiąga 3,7mm. Powierzchnia styku została wykonana z miedzi berylowej (CuBe) i poddana procesowi złocenia, co w połączeniu z samoczyszczącą konstrukcją wpływa na parametry styku.

Montaż igły realizowany jest poprzez wkręcanie. Podzespół ma całkowitą długość 45mm, a średnica kołnierza wynosi 8mm.
