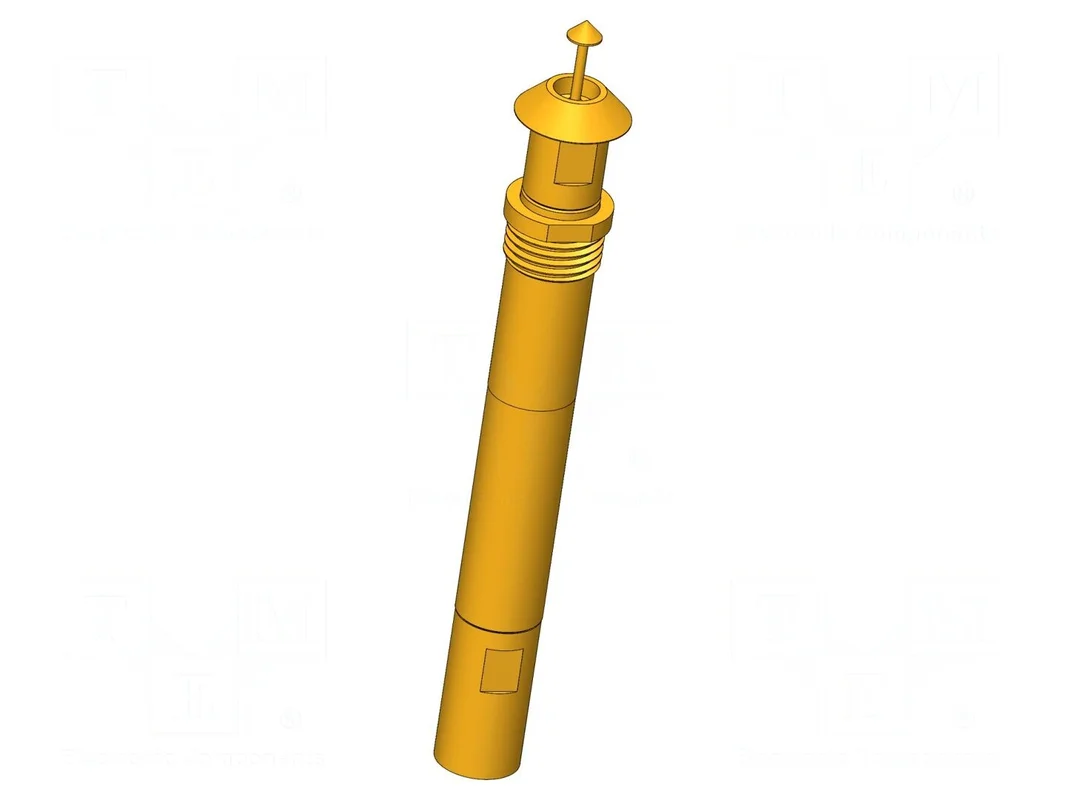

Igła testowa INGUN HFS-810 308 180 A 8042 E M

Description

Igła testowa INGUN HFS-810 308 180 A 8042 E M

Igła testowa 3A, ugięcie robocze 2mm, wkręcana

Igła testowa przeznaczona do układów pomiarowych, charakteryzująca się prądem znamionowym na poziomie 3A oraz maksymalnym prądem powłoki zewnętrznej wynoszącym 10A. Element posiada samoczyszczącą konstrukcję oraz impedancję 50Ω, pracując z częstotliwością do 2GHz. Wytrzymałość dielektryczna komponentu wynosi 1,1kV, co pozwala na zastosowanie w szerokim zakresie warunków technicznych.

Konstrukcja wykonana została z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Główka typu 42 w kształcie stożka posiada średnicę 1,8mm. Montaż elementu odbywa się poprzez wkręcanie, przy czym średnica kołnierza wynosi 6mm, a całkowita długość igły to 43mm.

Zakres ugięcia sprężyn wynosi 2mm w trybie roboczym oraz maksymalnie 3,7mm, przy sile ugięcia sprężyny równej 8N. Igła testowa jest przystosowana do pracy w temperaturach otoczenia od -40°C do 80°C.
