Igła testowa INGUN HFS-810 303 150 A 5342 RF3 M

Description

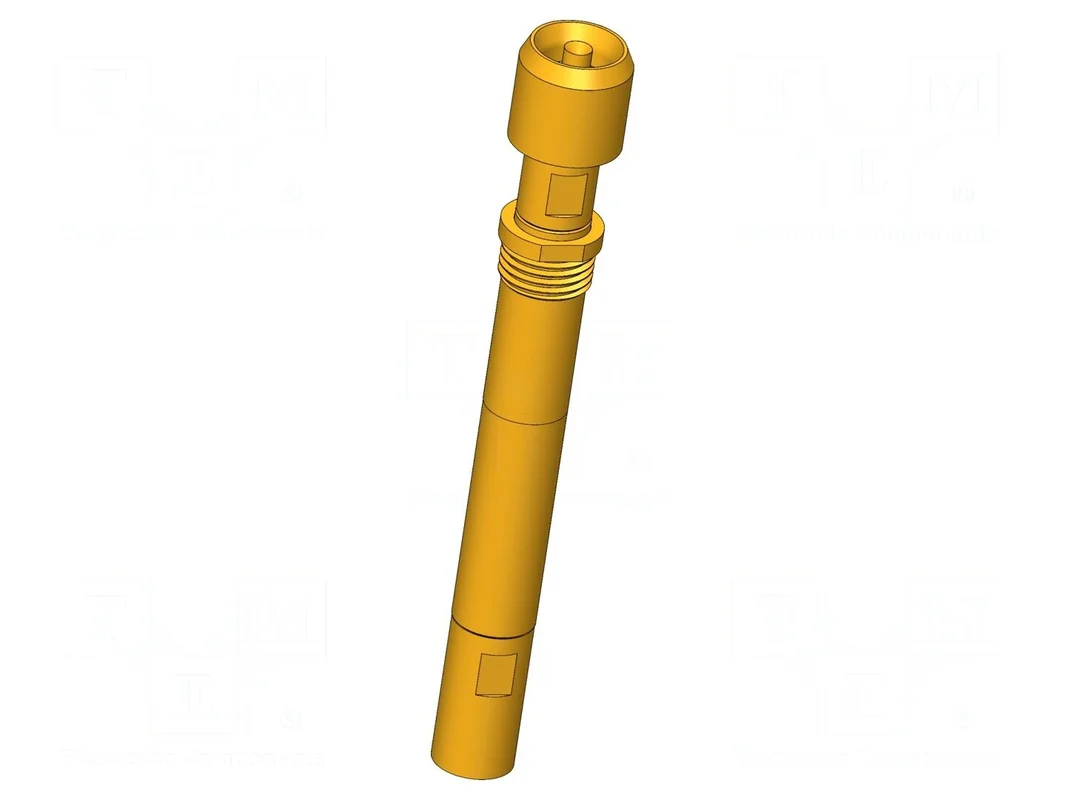

Igła testowa INGUN HFS-810 303 150 A 5342 RF3 M

Igła testowa 3A, 50Ω, 2GHz, ugięcie robocze 2mm

Igła testowa INGUN HFS-810 303 150 A 5342 RF3 M to element przeznaczony do połączeń w układach pomiarowych, charakteryzujący się impedancją 50Ω oraz wytrzymałością dielektryczną 1,1kV. Komponent obsługuje prąd znamionowy o natężeniu 3A, przy czym maksymalne natężenie prądu dla powłoki zewnętrznej wynosi 10A. Częstotliwość pracy urządzenia osiąga wartość do 2GHz, a zakres dopuszczalnych temperatur eksploatacji mieści się w przedziale od -40 do 80°C.

Konstrukcja elementu wykonana jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Główka igły posiada średnicę 1,5mm i charakteryzuje się odwróconym kształtem stożka. Całkowita długość igły wynosi 43,2mm, a średnica kołnierza to 6,1mm. Element jest przystosowany do montażu wkręcanego.

Parametry mechaniczne obejmują ugięcie robocze wynoszące 2mm oraz ugięcie maksymalne na poziomie 3,7mm. Siła wymagana do ugięcia sprężyny igły wynosi 5,3N.
