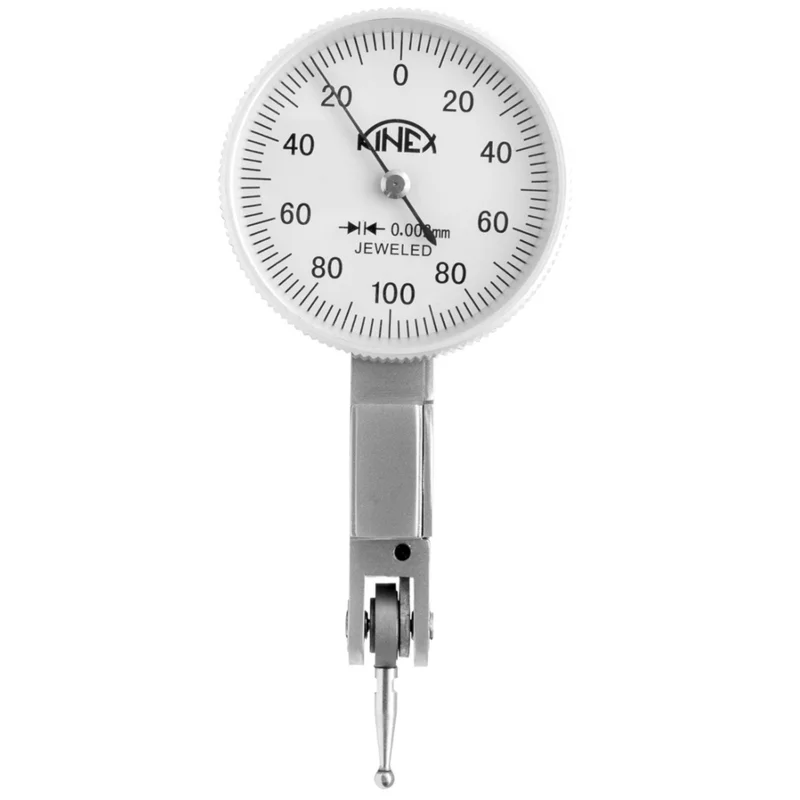

Diatest KINEX poziomy ±0,8 mm/40 mm/0,01 mm – precyzyjny czujnik dźwigniowy – zębaty
Poziomy czujnik zegarowy z dźwigienką KINEX/K‑MET o zakresie ±0,8 mm, rozdzielczości 0,01 mm i średnicy tarczy 40 mm. Wyposażony w uchwyty montażowe o średnicach 6 mm i 8 mm.
✔ Kluczowe cechy produktu:
- Typ czujnika: dźwigniowy (poziomy)
- Zakres pomiarowy: ±0,8 mm
- Rozdzielczość: 0,01 mm
- Średnica tarczy: 40 mm
- W zestawie uchwyty montażowe: Ø6 mm i Ø8 mm
- Precyzyjny mechanizm i wyraźna skala
- Do zastosowań w pomiarach małych przemieszczeń i tolerancji kątowych
-
d – 39 [mm]
- A – 6,2 [mm]
- B – 17 [mm]
- C – 17 [mm]
- D – 48 [mm]
- E – 63 [mm]
- F – 9 [mm]
✔ Instrukcja użytkowania:
Umieść czujnik w odpowiednim uchwycie (6 mm lub 8 mm), ustaw końcówkę dźwigniową na powierzchni pomiarowej i wykonuj pomiar przez jej delikatne przemieszczenie. Odczytaj wskazanie na skali. Czujnik nadaje się do pomiarów w trudno dostępnych miejscach oraz do kontroli równoległości, płaskości i wychyleń.
