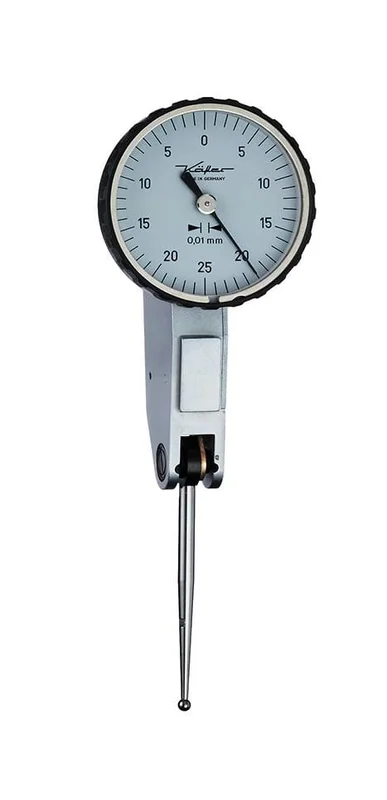

Czujnik dźwigniowy Käfer 0,5 mm A/32 mm – precyzja do zastosowań kontrolnych
Czujnik dźwigniowy Käfer w wersji A z końcówką odchylaną pod kątem prostym do skali zapewnia dokładne pomiary w kontroli ruchu, centrowaniu i ustawianiu powierzchni.
✔ Kluczowe cechy produktu:
- Zakres pomiaru: 0,5 mm
- Odczyt: 0,01 mm
- Skala: 0–25–0 mm
- Średnica obudowy: 32 mm
- Długość trzpienia pomiarowego: 35,7 mm
- Kształt A – końcówka odchylana pod kątem prostym (zakres 240°)
- Końcówka pomiarowa M1,6 z kulką Ø 2 mm z węglika spiekanego
- Chromowana obudowa odporna na uderzenia
- Wałek dźwigienki osadzony w precyzyjnych łożyskach kulkowych
- Mechanizmy pomiarowe osadzone w rubinach
- Trzy prowadnice jaskółczego ogona do mocowania trzpienia Ø 8 mm h6
- Obrotowy pierścień zewnętrzny skali
- Dostarczany z kluczem i w kasecie z tworzywa
✔ Instrukcja użytkowania:
Czujnik należy zamocować za pomocą trzpienia Ø 8 mm h6 w uchwycie pomiarowym. Końcówkę dźwigniową ustawia się względem mierzonej powierzchni – obrót wskazówki odczytuje się ze skali 0–25–0. Automatyczne przełączanie kierunku pomiaru umożliwia pracę zarówno w osi dodatniej, jak i ujemnej.
